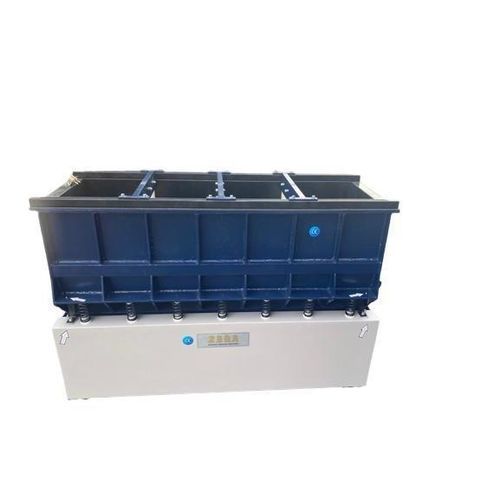

Entgrat-Gleitschleifmaschine ZTV

Polierfür IndustrieanwendungenMetall

Übersicht
Die ZTV Serie – Bootstyp-Oberflächenbehandlungsmaschinen sind Industriemaschinen, die zum Entgraten, Polieren, Glätten, Entfernen von Öl und Rost, Entfernen von Zunder, Aufhellen von Farben, Mattieren und Altern von metallischen oder nichtmetallischen Materialien verwendet werden. Diese Maschinen sind besonders geeignet für die Bearbeitung von langen und großen Teilen und sind in verschiedenen Volumenoptionen erhältlich.

• Lange, teilbare und volumenverstellbare Arbeitskammer
• Typischerweise für lange und große Teile
• Verschiedene Volumen von 20lt bis 1250lt
• Ohne Elektroden
• Entgraten und Polieren für alle Arten von metallischen und nichtmetallischen Materialien
• Kompatibel mit Automatisierungssystemen
• Optionale Zubehörteile

Funktionalität
Die Maschinen der ZTV Serie ermöglichen es dem Personal, die bearbeiteten Teile am Ende des Prozesses manuell zu sammeln. Optionale Volumenteiler können in der Kammer in gewünschten Abständen entsprechend der Teilegrößen installiert werden. Diese Funktion ermöglicht die gleichzeitige Bearbeitung verschiedener Typen und Größen von Teilen in einer einzigen Maschine.
Um die gewünschte Oberflächenqualität bei minimaler Prozesszeit zu erreichen, sind das Kammerdesign, die Vibrationsqualität und die Knetleistung wichtige Faktoren. Die Kammer besteht aus speziellem Stahl mit einer spannungsfreien und vibrationsbeständigen Schweißkonstruktion. Das ergonomische Design der Chassishöhe und des Federdesigns sorgt für hohe Effizienz.
Designmerkmale
Das Maschinenchassis verfügt über eine verstärkte Unterstützungskonstruktion mit erhöhter Widerstandsfähigkeit gegen Vibrationen, ausgestattet mit flexibel montierten, einstellbaren Isolatoren zur Absorption von Vibrationen. Eine wartungsfreie, vibrationskompatible, gegossene, spaltgelagerte, spezielle Motorenserie wird verwendet, die den CE- und Ex-Standards entspricht.
Die Kammer ist mit 90 Shore Polyurethanmaterial ausgekleidet, das verschleißfest ist und eine lange Lebensdauer ohne Reparatur- oder Wartungsbedarf gewährleistet. Die Maschinen verfügen über einen leicht zu öffnenden und zu schließenden Steinauslass.
CE-zertifizierte elektrische Schaltschränke, die nach EU-Standards entworfen wurden, werden verwendet. Hauptschalter und Not-Aus-Schalter sind enthalten. Die Arbeitszeitsteuerungseinheit und der Timer sind Teil der Standardausrüstung. Eine dreiphasige elektrische Verbindung wird verwendet.
Optionale Ergänzungen wie Dosierpumpensteuerung, Geschwindigkeitssteuerungseinheit, Ventilsteuerungseinheit können vorgenommen werden. Es kann integriert mit Automatisierungssystemen mit PLC-Software arbeiten. Sauberwasser-Einlass- und Schmutzwasser-Ablassventile sind verfügbar. Standard-Wasserventile können durch Magnetventile ersetzt werden, und die Ventilöffnungsschließsteuerung kann vom Schaltschrank aus erfolgen.
Die auf der Maschine montierte Dosierpumpe ist Standard. Die Dosierpumpe sprüht automatisch die im Prozess verwendeten Chemikalien in gewünschten Intervallen in die Kammer.
Technische Spezifikationen / Merkmale

• Arbeitskammer: Lang, teilbar, volumenverstellbar
• Volumenoptionen: 20lt – 1250lt
• Materialkompatibilität: Metallisch und nichtmetallisch
• Kammerauskleidung: 90 Shore Polyurethan
• Motor: Spezieller langlebiger Motor, der den CE- und Ex-Standards entspricht
• Elektrische Verbindung: Dreiphasig
• Elektrischer Schaltschrank: CE-zertifiziert, Hauptschalter und Not-Aus-Schalter
• Steuerung: Arbeitszeitsteuerungseinheit und Timer
• Optional: Dosierpumpe, Geschwindigkeitssteuerungseinheit, Ventilsteuerungseinheit, PLC-Integration
• Steinauslass: Leicht zu öffnen und zu schließen
• Wasser-Einlass/Auslass: Sauberwasser-Einlass und Schmutzwasser-Ablass, optionales Magnetventil
• Unterstützungskonstruktion: Verstärkt, Vibrationsisolatoren
