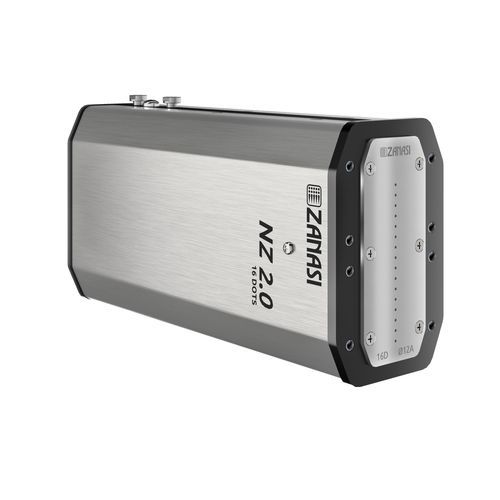

Tintenstrahldruckkopf NZ 2.0

große Druckhöhefür den Etikettendruckfür Hochgeschwindigkeits-Verpackungsdrucker

Übersicht
Der Druckkopf NZ 2.0 wurde entwickelt, um Robustheit, Zuverlässigkeit und Betriebsstabilität in anspruchsvollen Industrieumgebungen sicherzustellen. Gehäuse aus eloxiertem Aluminium und AISI 304 Edelstahl, hochpräzise Innenkomponenten und spezielle Dichtungen in der Harsh Environment (HE)-Version bieten Schutz gegen Staub, Feuchtigkeit, Lösungsmittel, Vibrationen und Temperaturschwankungen. Die optimierte mechanische Konstruktion reduziert Reibung und Verschleiß, verlängert die Einsatzdauer und gewährleistet stabile Leistung bei hohen Druckfrequenzen.

Produktreihe
Für die Inline-Kennzeichnung bewegter Produkte entwickelt, ist die NZ 2.0-Serie mit 7, 16 oder 32 Punkten und Düsen von 120 oder 200 μm erhältlich. Sie ermöglicht das Drucken von Makrozeichen, einschließlich alphanumerischem Text, Barcodes und Logos, mit Druckhöhen von 4,2 bis 139,5 mm je nach Modell und Matrix. Die Düsenbaugruppe aus synthetischem Rubin und interne Teflon-Hydraulikanschlüsse tragen zur langfristigen Stabilität der Kennzeichnungsqualität bei. Erhältlich in den Versionen Standard (S) und Harsh Environment (HE). Voll kompatibel mit den Drucksystemen Z402, Z408 und Z408PI.

Orkestra-Konnektivität
Die Orkestra-Plattform bietet erweiterte Konnektivität zur Vereinfachung der Integration mit Liniengeräten und Unternehmenssystemen. Kopfverwaltung, Erstellung und Prüfung von Nachrichten, Parametereinstellung und Fernverwaltung erfolgen über die Orkestra-Softwareoberfläche (Konsole oder PC). Die Speicherung von Druckparametern in der Nachricht reduziert Einrichtungszeiten und Fehler und erleichtert Remote-Operationen.

Vorteile

• Robuste Bauweise: Gehäuse aus eloxiertem Aluminium und AISI 304 Edelstahl; HE-Version mit speziellen Dichtungen für raue Bedingungen.
• Verlängerte Betriebszeiten und kontinuierliche Produktion: Präzisionskonstruktion reduziert Reibung und Verschleiß, erhöht MTBF und verringert ungeplante Ausfallzeiten.
• Bereit für Traceability 4.0: Unterstützung von 2D-Codes (QR, Data Matrix) und erweiterte Konnektivität für kontinuierlichen Datenaustausch.
• Zuverlässigkeit unter extremen Bedingungen: federbelastetes Solenoid mit Mutter verhindert Kalibrierverlust bei Vibrationen für gleichmäßige, gut lesbare Kennzeichnung.
• Reduzierter Tintenverbrauch: kleinere Düsen ermöglichen bis zu 45 % Tintenersparnis gegenüber der Vorgängergeneration.
• Reparierbarkeit und TCO-Optimierung: für gezielte Reparaturen ausgelegt, um Ausfallzeiten und Gesamtbetriebskosten im Sinne der 3R-Philosophie zu reduzieren.

Anwendungen
Die NZ 2.0-Köpfe liefern zuverlässige Kennzeichnung auf flachen, gewölbten oder geneigten Oberflächen, sowie auf saugfähigen und nicht saugfähigen Materialien (z. B. PVC, Polyester, Gummi, Aluminium, Stahl, Glas, Keramik). Kompatibel mit einer breiten Palette wasserbasierter, lösungsmittelbasierter und pigmentierter Tinten für hohen Kontrast und schnelle Trocknung unter anspruchsvollen Umgebungsbedingungen.

Technische Daten

• Druckhöhe: bis zu 139,5 mm (Bereich: 4,2 bis 139,5 mm je nach Modell/Matrix)
• Verfügbare Punkte: 7, 16, 32
• Düsengrößen: 120 μm und 200 μm
• Gehäuse: eloxiertes Aluminium und AISI 304 Edelstahl
• Düsenbaugruppe: synthetische Rubin-Düsen
• Hydraulik: interne Teflon-Hydraulikanschlüsse
• Düsenplatte: AISI 304 Edelstahl
• Drucke: alphanumerische Texte, Barcodes, Logos
• Druckrichtungen: seitlich, nach unten und nach oben
• Abstand Produkt-Kopf: bis zu 35 mm
• Abstand Konsole-Kopf: bis zu 10 m
• Technologie: hocheffiziente Solenoid-Technologie; federbelastetes Solenoid mit Mutter zur Vermeidung von Kalibrierverlusten
• Versionen: Standard (S) und Harsh Environment (HE) mit speziellen Dichtungen für Staub-, Feuchtigkeits- und Lösungsmittelbeständigkeit
