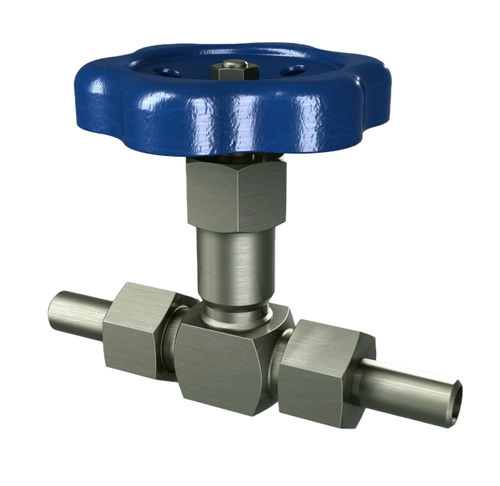

Nadelventil ZWZ series

mit HandradEdelstahlKohlenstoffstahl

Absperrventile werden in Messsystemen vom Füllstandsmesssystemen, Durchflussmessgeräten und in der industriellen Automatisierung eingesetzt. Sie ermöglichen unter anderem die Abschaltung der Messanlage direkt am Tank, in dem der Füllstand des Mediums gemessen wird, oder an dem Kalibrierungs-Venturirohrs. Die Ventilkörper werden in zwei Materialvarianten hergestellt: Kohlenstoffstahl (1.0570 - ZWZ 11 und ZWZ 12) und säurebeständiger Stahl (1.4571 - ZWZ 11). Bei Ventilen besteht der Körper mit der Stopfbuchse aus einem Schmiedestück. Die Innenteile der Absperrventile in der Ausführung aus Kohlenstoffstahl bestehen aus rostfreiem Stahl, und die säurebeständigen Ventilteile, die in direktem Kontakt mit dem strömenden aggressiven Medium stehen, bestehen - mit Ausnahme der gehärteten Nadel aus rostfreiem Stahl - aus säurebeständigem Stahl. Elemente, die Korrosion ausgesetzt sind, haben geeignete Schutzabdeckungen. Die Kugelenden der Ventile und die Anschlussstutzen sind zum Verschweißen mit einer Druckleitung ∅12 x 2 mm (ZWZ 11) und ∅16 x 3 mm (ZWZ 12) ausgelegt. Absperrventile sind mit einem ergonomischen Druckstahlknopf für eine schnelle Ventilbetätigung ausgestattet.
