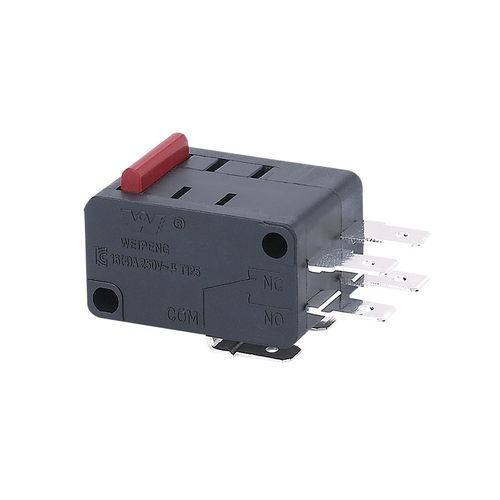

Hebel-Mikroschalter HK-14-16AP-1118

zweipoligDPDTstaubdicht

Produktübersicht
Abgedichteter DPDT-Mikroschalter (Double-Pole Double-Throw) Modell HK-14-16AP-1118. Erhältlich in kombinierten/doppelt kombinierten Ausführungen, Varianten bis zu 16 A je nach Typ. Entwickelt für Schaltanwendungen in Haushaltsgeräten, Elektronik und Industrieanlagen.

Elektrische Werte

• Strom: 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Spannung: AC 125 V / 250 V, DC 12 V / 24 V
• Zulassungen: UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE

Betriebskennwerte

• Freie Position (FP): 15.9±0.2 mm
• Betriebsposition (OP): 14.9±0.5 mm
• Rückstellposition (RP): 15.2±0.5 mm
• Gesamtweg: 13.1 mm
• Betätigungskraft (OF): 0.25 ~ 4 N
• Vorlauf (PT): 0.5 ~ 1.6 mm
• Überlauf (OT): ≥1.0 mm
• Bewegungsdifferenz (MD): ≤0.4 mm

Technische Merkmale des Schalters

• 1 Kontaktwiderstand — ≤30 mΩ (Anfangswert)
• 2 Isolationswiderstand — ≥100 MΩ @ 500 VDC
• 3 Dielektrische Spannung — zwischen nicht verbundenen Anschlüssen: 1000 V / 0.5 mA / 60 s; zwischen Anschlüssen und Metallrahmen: 3000 V / 0.5 mA / 60 s
• 4 Elektrische Lebensdauer — ≥50.000 Zyklen
• 5 Mechanische Lebensdauer — ≥1.000.000 Zyklen
• 6 Betriebstemperatur — -25 ~ 125 °C
• 7 Betriebsfrequenz — elektrisch: 15 Zyklen; mechanisch: 60 Zyklen
• 8 Vibrationsfestigkeit — Frequenz: 10 ~ 55 Hz; Amplitude: 1,5 mm; Drei Richtungen
• 9 Lötbarkeit — >80 % des eingetauchten Teils müssen mit Lot bedeckt sein; Löttemperatur: 235±5 °C; Eintauchzeit: 2~3 s
• 10 Lötwärmebeständigkeit — Tauchlöten: 260±5 °C 5±1 s; Manuelles Löten: 300±5 °C 2~3 s
• 11 Sicherheitszulassungen — UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
• 12 Prüfbedingungen — Umgebung: 20±5 °C; RH: 65±5 %; Luftdruck: 86~106 kPa

Anwendung
Geeignet für Haushaltsgeräte, elektronische Geräte, Automatisierung, Kommunikationstechnik, Fahrzeugelektronik, Elektrowerkzeuge und ähnliche Schaltanwendungen, die einen abgedichteten DPDT-Schalter erfordern.

Hinweise zur Platzierung des Leistungsschalters
Platzieren Sie den Schalter fern von empfindlichen Komponenten (Uhren, Schnittstellen) und nahe an den Stromanschlüssen. Trennen Sie Hauptstrompfad und Masse; positionieren Sie Kernkomponenten (Eingangsfilter, Schalttransistor, Steuerkreis, Ausgangsfilter) sinnvoll; halten Sie Hochstromschleifen kompakt; platzieren Sie Messwiderstände und Steuerkomponenten nahe am Steuer-IC; bringen Sie Filterkondensatoren nahe an die entsprechenden Pins an.

Eigenschaften / technische Daten

• Modell: HK-14-16AP-1118
• Serie: HK-14 Doppelpol-Serie
• Kontaktart: DPDT kombinierter Mikroschalter
• Stromoptionen: 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Spannungsoptionen: AC 125 V, AC 250 V, DC 12 V, DC 24 V
• Zulassungen: UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE
• Elektrische Lebensdauer: ≥50.000 Zyklen
• Mechanische Lebensdauer: ≥1.000.000 Zyklen
• Betriebstemperatur: -25 ~ 125 °C
• Dielektrische Spannung: 1000 V zwischen nicht verbundenen Anschlüssen; 3000 V zwischen Anschlüssen und Metallrahmen
• Weg-Parameter: FP 15.9±0.2 mm; OP 14.9±0.5 mm; RP 15.2±0.5 mm; Gesamtweg 13.1 mm
• Betätigungskraft: 0.25 ~ 4 N
• Vorlauf: 0.5 ~ 1.6 mm; Überlauf: ≥1.0 mm; Bewegungsdifferenz: ≤0.4 mm
• Löten: Tauchlöten 260±5 °C 5±1 s; Manuelles Löten 300±5 °C 2~3 s
