Zylinderförmiges Zahnrad MHFGH02003511-DIN6

HelikoidalverzahnungFlanschStahl

Produktübersicht
Serie MHFGH-DIN6 Schrägflanschritzel, geschliffene Zähne. Werkstoff: SCM440. Linksverzahnung Winkel: 19°31′42″. Zähne induktionsgehärtet und geschliffen. Härte: HRC50-55.

Technische Daten
Modul (M): 2
Qualität (Q): DIN6
Zähnezahl (Z): 35
Außendurchmesser (øD): 79,8 mm
Bohrung (ød2): 16,2 mm
Max. Vorschubkraftbereich (kN): ≤20
Max. Vorschubkraft (kN): 13,74
Gewicht: 0,75 kg
Teilkreisdurchmesser (ød): 74,272 mm
W1: 26 mm

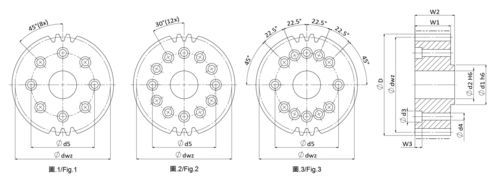

Abb.: 1
Profilverschiebungsfaktor (x): 0,382
Arbeits-Teilkreisdurchmesser Bereich (ødwz): 70-100 mm
Arbeits-Teilkreisdurchmesser (ødwz): 75,8 mm
Flanschwelle (ød1): 20,0 mm
Schraubenspezifikation (M): 8 - M5 x 45°
ød3: 9,5 mm
ød4: 5,5 mm
Flansch-Teilkreisdurchmesser (ød5): 31,5 mm
W2: 29 mm
W3: 12,0 mm
Einheit: mm

Merkmale / technische Spezifikationen

• Serie: MHFGH-DIN6 Schrägflanschritzel, geschliffene Zähne
• Werkstoff: SCM440
• Verzahnung: Links, 19°31′42″
• Induktionsgehärtete Zähne und geschliffene Oberfläche
• Härte: HRC50-55
• Modul (M): 2
• Qualität (Q): DIN6
• Zähnezahl (Z): 35
• Teilkreisdurchmesser (ød): 74,272 mm
• Arbeits-Teilkreisdurchmesser (ødwz): 75,8 mm (Bereich 70-100 mm)
• Max. Vorschubkraft: 13,74 kN (≤20 kN)
• Gewicht: 0,75 kg
• Schraubenspezifikation: 8 - M5 x 45°
