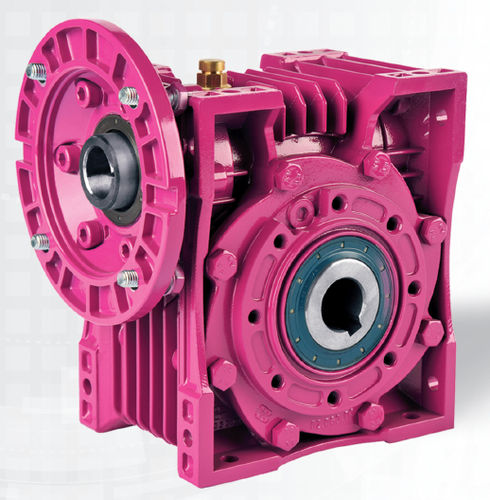

Schneckengetriebe EN Series
rechtwinklig> 10 kNmfür Kraftübertragungen

Schneckengetriebe
Schneckengetriebe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Schnecken
Achsenausrichtung
rechtwinklig
Drehmoment
> 10 kNm
Anwendungen
für Kraftübertragungen
Weitere Eigenschaften
modular, Flansch, IEC B14, IEC B5
Rotationsgeschwindigkeit

Min: 0,1 rpm
(0,63 rad.min-1)

Max: 400 rpm
(2.513,27 rad.min-1)

Beschreibung

Die Schneckenradgetriebe der Baureihe E verfügen über im rechten Winkel zueinander angeordnete An- und Abtriebswellen. Die Zylinderschnecke (21NiCrMo2) und das Schneckenrad (Gz12SnCuNi) aus Bronze sind gehärtet und geschliffen und bieten hervorragende Stabilität und Wirkungsgrad. Die vielfältigen Möglichkeiten zur Montage von allen Seiten bietet flexible Auslegung. Flansch und Anschluss der Abtriebswelle sind ebenfalls einfach und flexibel. Baugrößen E30 bis E80 sind aus Aluminium im Spritzgussverfahren gefertigt, Baugrößen E100 bis E125 verfügen über Gusseisengehäuse. Leistungsmerkmale Fußmontage von allen Seiten möglich, Montage über Flansch, Fuß oder Drehmomentstütze, Standardanschluss des Elektromotors über IEC B5 oder B14, Hohe thermische Leistung mit Kühlrippen, Untersetzung von 7.5 bis 100 in einer Stufe, Höhere Untersetzungen mit Doppelgetriebe realisierbar, Selbsthemmung, abhängig von Untersetzung.
