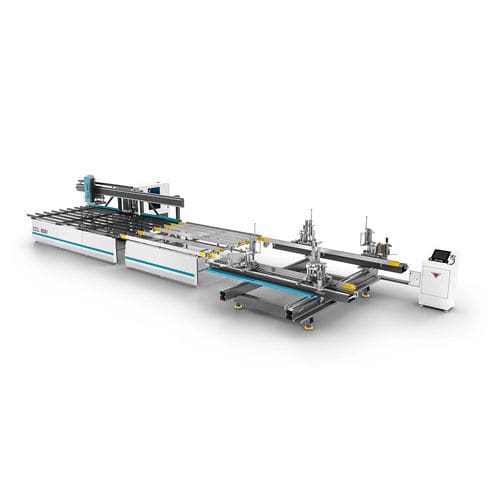

Linie zum Schweißen und Entgraten / Eck CCL 1661

CNCfür Industrieanwendungenfür PVC-Profile

Produktinfo CNC-gesteuerte Vier-Ecken-PVC-Schweiß- und Eckreinigungsanlage mit Bewegung in 2 und 4 Achsen. Nach dem Schweißprozess an der DK 540 wird der Rahmen automatisch zur Kühleinheit (SA 251) gefördert. Die Roboter-Einheit (SA 261) entnimmt anschließend die Rahmen aus der SA 251, startet den Reinigungsprozess und führt sie durch Drehung zur CNC-Reinigungsmaschine (CNC 609 oder CNC 611).

Hauptmerkmale

• Yılmaz Programm zur Reinigung kundenspezifischer Profile
• Manueller und automatischer Betriebsmodus
• Automatisches Erkennen von Flügel- und Rahmenprofilen
• Messsystem für Profilbreite und -höhe
• 11 Sätze automatischer Reinigungsmesser
• Separate Reinigungsmesser für farbige und weiße Profile
• Automatisches zentrales Schmiersystem
• Windows-basierter Touchscreen
• Profilprogrammübertragung via USB-Flash
• Remote-Verbindung und technischer Support möglich
• Bewegliches Bedienpult
• Geschwindigkeitsanpassung während des Prozesses
• Bearbeitungskapazität: 220 Rahmen / 8 h (CNC 609) und 270 Rahmen / 8 h (CNC 611)
• Anzeige von Alarmen und Warnungen auf dem Bildschirm
• Phasenkontrollsystem
• Niederdruck-Kontrollsystem
• Reinigung aller vier Ecken und End-of-Line-Transfer mit automatischem Profilrotationsroboter
• Automatischer Betrieb in 2 oder 4 Achsen
• Automatische Übergangsfunktion zwischen 0,2 und 2,0 mm Schweißbereich (Yılmaz-Funktion)
• Automatikbetrieb integrierbar mit Barcode-Leser oder manuell nach eingetragenen Abmessungen
• Möglichkeit zum Schweißen von lame‑Türflügeln
• Eingabe und Speicherung der Schweißparameter am Bildschirm
• Schneller und einfacher Teflon‑Austausch
• Speicher für bis zu 1000 Profilrezepte
• Überwachung der Bearbeitungszeiten während des Betriebs
• Einfaches Handling langer Profile an der Schweißstation
• Betriebsarten in Millimetern oder Zoll
• Maximale drehbare Quadratgröße durch SA 261: 2200 x 2200 mm (größere Quadrate werden manuell gedreht)

Standardzubehör

• DK 540 Vierkopf-Schweißmaschine
• SA 251 Kühleinheit
• SA 261 Robotermechanismus
• CNC 609 Eckreinigungsmaschine
• CNC 611 Eckreinigungsmaschine
• Insgesamt 11 Werkzeuge: Reinigungs-Säge, innere Schabklingen und Fräser
• Gebürsteter Fensterauflagetisch

Optionale Zubehörteile

• CS 240 Dichtungspresssystem
• DK 540 Spannsatz für lame-Flügel
• DK 540 Spannsatz für Schweißen

Technische Spezifikationstabelle Elektrisch: 12 kW / 400V AC 3P PE 50/60 Hz.
Spindel / Werkzeugdrehzahl: 6000 RPM
Drehzahl: 18.000 RPM
Werkzeugdurchmesser: D: Ø250 - d: 30/32 mm
Luftdurchsatz: 150 L/min.
Luftdruck: 6-8 bar
Abmessungen: 2472 x 11725 x 207 mm
Gewicht: 3931 / 3776 kg

Eigenschaften / Technische Daten

• Modell: CCL 1661
• Anwendung: Vier-Ecken Schweiß- und Reinigungsanlage für PVC-Profile
• Steuerung: CNC mit 2- und 4-Achsen-Fähigkeit
• Indikative Produktionskapazität: 220 Rahmen / 8 h (CNC 609) oder 270 Rahmen / 8 h (CNC 611)
• Elektrische Leistung: 12 kW, 400V AC 3P PE 50/60 Hz
• Werkzeugdrehzahlen: Spindel 6000 RPM; Rotation bis 18.000 RPM
• Kompatibler Werkzeugdurchmesser: Ø250 mm, Bohrung 30/32 mm
• Integrierte Kühleinheit (SA 251) und Roboterhandling (SA 261)
• 11 Reinigungssatz‑Werkzeuge plus Säge, Schabklingen und Fräser
• Profilerkennung und Breiten-/Höhenmessung
• Rezepte‑Speicher: bis zu 1000 Profile
