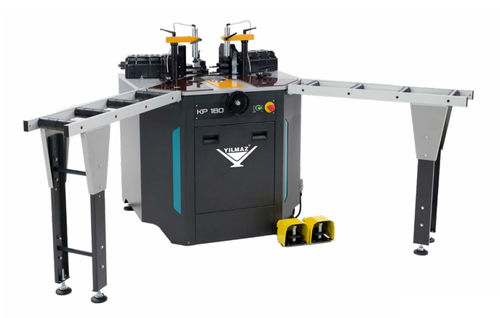

Eckverbindungspresse für Aluminiumprofile KP 180

manuellhydraulisch

Produktinfo
Die KP 180 ist für das hydraulische Verpressen und die präzise Montage von Aluminiumprofilen konzipiert. Die Maschine arbeitet mit synchronisierten hydraulischen Pressköpfen und pneumatischen Spannvorrichtungen für kontrollierte Verpresszyklen.

Allgemeine Merkmale

• Hydraulisches Verpresssystem mit synchroner Bewegung der Pressköpfe
• Massiver Maschinentisch aus Stahl für dauerhafte Stabilität
• Verstellbare Pressmesser für unterschiedliche Profilformen und -höhen
• Millimetergenaue Leiste zur Feineinstellung von Zylinderhub und Profilanschlägen
• Pneumatische Vertikalspannzangen und hydraulische Presssteuerung, betätigt über Fußpedale
• Doppeltwirkende 90° Anschlagklemme, die nach dem Verpressen unter den Tisch zurückfährt
• Leistungsstarke Hydraulikpumpe: 2 × 5 Tonnen
• Polyamid-Schutzplatten zum Vermeiden von Kratzern an der Profiloberfläche
• 'Return'-Taste zur Positionierung der Zylinder nahe am Werkstück und Verkürzung der Zykluszeit
• Maximale Spannkapazität: H 185 mm × B 150 mm; maximale Presshöhe: H 180 mm
• Minimale innen liegende Rahmenabmessung verpressbar: 200 mm

Serienzubehör

• Pressmesser-Sets: 3 mm, 5 mm, 7 mm
• 2 × pneumatische Vertikalspannzangen
• 2 × Profilstützarme
• 2 × Innensechskantschlüssel (4 mm und 5 mm)

Optionale Zubehörteile

• Verstellbares Multi-Messerset
• Sicherheitsabdeckung (H: 180 mm)
• Spezielle Pressmesser für kundenspezifische Profile

Produktvideo
Ein Demonstrationsvideo zur KP 180 ist auf der Produktseite verfügbar (eingebettetes Video).

Technische Daten / Spezifikationen

• Maschinentyp: Hydraulische Eckverpressmaschine für Aluminiumprofile
• Verpresssystem: Hydraulische Pressköpfe, synchronisiert
• Spannsystem: Pneumatische Vertikalspannzangen; doppeltwirkende 90° Anschlagklemme
• Hydraulikpumpenleistung: 2 × 5 Tonnen
• Max. Profilspannkapazität: H 185 mm × B 150 mm
• Max. Presshöhe: 180 mm
• Min. verpressbare Innenrahmengröße: 200 mm
• Maschinentisch: Stabile Stahlkonstruktion
• Standard-Messersets: 3 mm, 5 mm, 7 mm
• Einstellungen: Millimeterraster für Zylinderhub und Anschläge; verstellbare Messer
• Oberflächenschutz: Polyamidplatten
• Betriebssteuerung: Pneumatische und hydraulische Fußpedale; 'Return'-Taste zur Zyklusverkürzung
