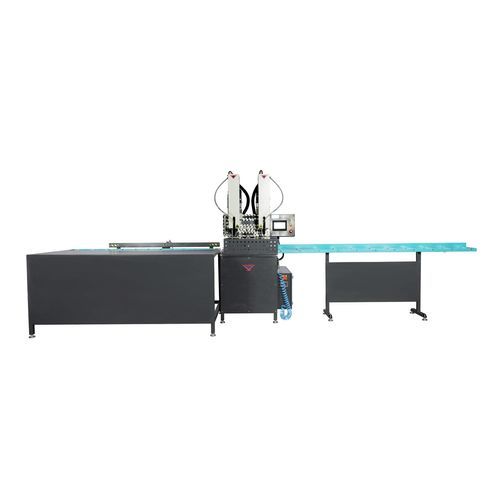

Automatische Schraubeinheit SM 206

vollautomatischfür SchraubmontageProfil

Produktinformationen
Diese Maschine befestigt Armierungsstahlbleche an PVC‑Tür‑ und Fensterprofilen mit hoher Präzision und Durchsatz. PVC‑Profile werden manuell in die Schraubeinheit eingelegt. Die Doppelkopf‑Einheiten führen das gleichzeitige Verschrauben entsprechend den am Bedienfeld eingegebenen Maßen durch. Nach dem Verschrauben werden die Profile automatisch zum Auslaufgestell befördert und nacheinander angeordnet.

Allgemeine Merkmale

• Pneumatische und automatische Schraubenförderung
• Automatischer Stopp nach Abschluss des Schraubzyklus
• Wahl des Schraubenabstands über das Bedienfeld
• Automatische Abstandsmessung der Schrauben per Sensor
• Unterstützt vier Profilbreiten
• Gleichzeitiges Verschrauben mit Doppelkopf
• Schutzsensoren zur Vermeidung von Fehlbedienung
• Höheneinstellungs-Sensor für Sonder-schrauben
• Automatische Profilklemmung während des Verschraubens
• Pneumatische Anschlagvorrichtung zur Profilunterstützung
• Automatische Schraubenentleerung
• Langlebige Ausführung und einfache Bitwechsel
• Option zur manuellen Schraubenversorgung über das Display
• Auslaufband zur automatischen Entnahme nach dem Prozess
• Durchschnittliche Verschraubungszeit: 1,7 s / Stück
• Empfohlene Verstärkungsblechstärke: 3,0 mm
• Fähig für Doppellinienverschraubung
• Mechanischer Aufbau geeignet zum Verschrauben dünner Profile

Standardzubehör

• Zuführtisch rechts und Abführtisch links

Tabelle der technischen Daten
150x522x190
475 Kg / 415 Kg

Merkmale / Technische Spezifikationen

• Modell: SM 206
• Funktion: Vollautomatisches Doppelkopf‑Verschrauben von Verstärkungsblechen an PVC‑Tür‑ und Fensterprofilen
• Zuführung: PVC‑Profile werden manuell in die Schraubeinheit eingelegt
• Schraubköpfe: Doppelkopf — gleichzeitiges Verschrauben
• Schraubenförderung: Pneumatisch und automatisch; manuelle Zuführung via Display möglich
• Schraubenabstand: Auswahl am Bedienfeld; automatische Messung mit Sensor
• Profilbreiten: Unterstützung von 4 verschiedenen Breiten
• Schutzfunktionen: Schutzsensoren; Höheneinstellungs-Sensor; automatische Profilklemmung
• Unterstützung: Pneumatischer Anschlag zur Profilunterstützung
• Schraubenhandling: Automatische Entleerung der Schrauben
• Wartung: Langlebige Konstruktion und einfacher Bitwechsel
• Auslauf: Auslaufförderer zur automatischen Entnahme
• Leistung: Durchschnittliche Verschraubungszeit 1,7 s pro Stück
• Empfohlene Blechstärke: 3,0 mm
• Fähigkeiten: Doppellinienverschraubung; geeignet für dünne Profile
• Abmessungen (technische Angabe): 150x522x190
• Gewicht (technische Angabe): 475 Kg / 415 Kg
