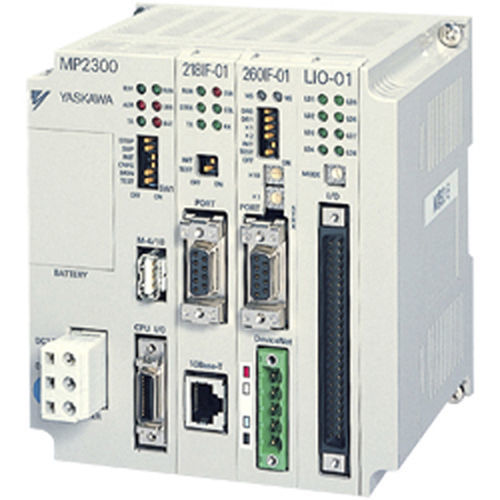

Motion Controller / Mehrachsen MP2300

EtherCATEthernetPROFIBUS

Der MP2300 kombinierte synchronisierte Ablaufsteuerung und Bewegungssteuerung in einer einzigen, eng integrierten Plattform. Positions-, Drehzahl-, Drehmoment- und Phasensteuerung, wie z. B. elektronisches Getriebe und elektronische Nockenprofile, waren für eine Vielzahl von Anwendungen verfügbar. Maximale Achsen - 48 Elektronische Kurvenscheibenfunktionalität - Kurvenscheiben können über Formeln oder vorberechnete Profile erstellt werden, die nur durch den Speicher des Controllers begrenzt sind und ca. 30.000 Punkte erlauben. Unbegrenzte Anzahl von virtuellen und realen Mastern, dynamische Profilanpassung, dynamische Kurvenanpassung mit Positions- und Geschwindigkeitsanpassung, Phasenverschiebung des Masters oder Followers. Im Lieferumfang von MotionWorks™ ist ein Tool zur Generierung von Nocken enthalten, das 25 auswählbare Nockenprofile und 4096 interpolierte Master/Follower-Paare bietet Erweiterbare E/A - Buchstäblich Hunderte von Mechatrolink-II-Netzwerkknoten und Mechatrolink-II-E/A-Module von Drittanbietern Hardware-Konfiguration - Bis zu drei Module Speicher - 2 Mb interner Flash-Speicher Bewegung - Homing, Jogging, Punkt-zu-Punkt, Registrierung, Konturierung, Verzahnung, Nockenprofilierung, lineare, zirkuläre und spiralförmige Interpolation Bewegungsschnittstelle - Mechatrolink-II deterministisches Hochgeschwindigkeitsnetzwerk, analoger Drehzahlsollwert oder Impuls- und Richtungssignale Netzwerkkonnektivität - Ethernet TCP/IP, Modbus TCP, serieller Memobus, Token Ring, DeviceNet Master oder Slave und Profibus Slave PC/HMI-Kommunikation - RS-232/422/485, Ethernet, OPC-Server von Drittanbietern über Modbus TCP
