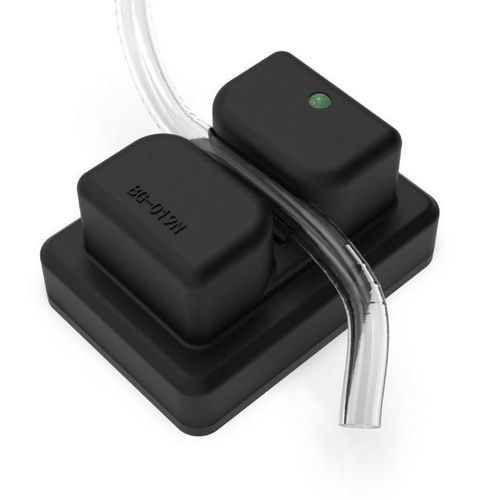

Durchflussdetektor BG series

LuftblasenLuftblasenUltraschall

Overview
Die Ultraschall‑Blasensensoren der BG‑Serie sind trocken gekuppelte, berührungslose Detektoren zur präzisen Erkennung von Luftblasen und gas‑flüssigen Zweiphasenzuständen in flexiblen Schläuchen. Die Sensoren arbeiten mit Ultraschallimpulsen und MCU‑gestützter Parametrierung zur Anpassung von Ansprechgeschwindigkeit, Verzögerung und Empfindlichkeit für Anwendungen in Medizin, Biopharma, Lebensmittel, industrielle Automatisierung und Fluidsteuerung.

Applications

• Medizinische Geräte: Hämodialysegeräte, ventrikuläre Unterstützungssysteme, Organperfusion, Herz‑Lungen‑Maschinen, Blutpumpen.
• Biopharma: Einwegreaktoren, Fermenter, Zellkultursysteme, Impfstoffproduktionslinien, Tangentialflussfiltration, Flüssigchromatographie.
• Lebensmittel & Getränke: Milch, Säfte, Brauereilinien, Dosier‑ und Abfüllanlagen.
• Industrielle Automatisierung: Abfüllanlagen, Sprüh‑/Beschichtungssysteme, Kühl‑ und Schmierkreisläufe, Wasser‑ und Abwasserbehandlung.
• Flussüberwachung in Laboren und Forschung.

Product Features

• Trockene Kopplung: berührungslose Messung ohne Kopplungsmittel; Schlauch wird in die Messnut gedrückt für engen Kontakt.
• Einstellbare Reaktion: MCU‑Parameter zur Anpassung von Ansprechgeschwindigkeit, Verzögerung und Empfindlichkeit.
• Farbunabhängige Detektion: Leistung unbeeinflusst von Schlauch‑ oder Flüssigkeitsfarbe.
• Verschiedene Schlauchgrößen: Standardmodelle für einen Bereich von Außendurchmessern; OEM‑Lösungen und Kundenspezifische Optionen möglich.
• Mehrere Ausgangsmodi: unterstützt Integration in Automatisierungssteuerungen.
• Kompaktes Gehäuse: Elektronik integriert im ABS‑Gehäuse.

Modelle und kompatible Schläuche

• BG013N — Kompatibler Schlauch‑AD: 1/8 in (3.2 mm); ID: 1/16 in (1.6 mm)
• BG016N — Kompatibler Schlauch‑AD: 5/32 in (4.0 mm); ID: 1/16 in (1.6 mm)
• BG019N — Kompatibler Schlauch‑AD: 3/16 in (4.8 mm); ID: 1/16 in (1.6 mm)
• BG025N — Kompatibler Schlauch‑AD: 1/4 in (6.4 mm); ID: 1/8 in (3.2 mm)
• BG031N — Kompatibler Schlauch‑AD: 5/16 in (7.9 mm); ID: 3/16 in (4.8 mm)
• BG038N — Kompatibler Schlauch‑AD: 3/8 in (9.5 mm); ID: 1/4 in (6.4 mm)
• BG050N — Kompatibler Schlauch‑AD: 1/2 in (12.7 mm); ID: 3/8 in (9.5 mm)
• BG056N — Kompatibler Schlauch‑AD: 9/16 in (14.3 mm); ID: 3/8 in (9.5 mm)
• BG075N — Kompatibler Schlauch‑AD: 3/4 in (19.0 mm); ID: 1/2 in (12.7 mm)

Technische Daten

• Messbare Medien: Wasser, Blut, Kochsalzlösung, Getränke, Kraftstoffe, Lacke und andere akustisch transparente Flüssigkeiten.
• Kompatible Schlauchmaterialien: PVC, Silikon, PE, PUR usw.; glatte Innen‑/Außenflächen, keine Fasern oder Metallgeflecht. Empfohlene Wandstärke 10–20% des AD. Schlauch muss in die Messnut gedrückt werden für engen Kontakt.
• Gehäusematerial: ABS.
• Eingangsspannung: 5–30 VDC.
• Stromaufnahme: < 50 mA.
• Betriebstemperatur: 0°C–60°C; Lagertemperatur: -20°C–70°C.
• Relative Luftfeuchte: 30%–90% (kein Kondensat). Atmosphärische Umgebung: keine korrosiven Gase.
• Selbsttest: optionale Funktion; bei Anlegen von 0V an den Self Test‑Pin meldet der Sensor Gas erkannt und die LED zeigt den Zustand an.
• Ausgang: TTL‑kompatibles Signal.

Zusammenfassung

• Erfassungsmethode: Ultraschallimpuls, trocken gekuppelt, berührungslos.
• Einstellbare Empfindlichkeit und Reaktion per MCU‑Software für präzise Linienintegration.
• Anwendbare Branchen: Medizin, Biopharma, Lebensmittel & Getränke, neue Energien, industrielle Automatisierung.
• Breites Modellangebot für Schlauch‑AD 1/8 in bis 3/4 in; kundenspezifische Lösungen möglich.
