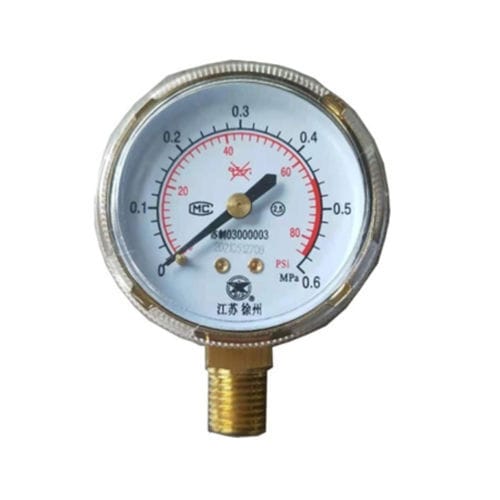

Relativdruckmanometer YO-50mit Zifferblatt-AnzeigeGewindeNPT 1/4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Drucktyp
- Relativdruck
- Anzeige
- mit Zifferblatt-Anzeige
- Installierung
- Gewinde
- Prozessanschluss
- NPT 1/4
- Material
- Edelstahl, Messing, Stahl
- Technologie
- Rohrfeder
- Anwendung
- Prozess
- Weitere Eigenschaften
- kompakt
- Druck
Min: 0 bar
(0 psi)Max: 300 bar
(4.351,13 psi)- Präzision
2,5 %
- Durchmesser des Zifferblatts
Min: 25 mm
(1 in)Max: 50 mm
(2 in)- Prozesstemperatur
Min: -20 °C
(-4 °F)Max: 60 °C
(140 °F)
Beschreibung
Produktname
Hinweis
Kurzbeschreibung
Verfügbare Messbereiche / Varianten (Auswahl)
Varianten / Materialien
Zifferblattdurchmesser / Formate
Weitere Hinweise
Charakteristiken / Spezifikationen
- Manometerkopf YO-50 (Produktserie mit mehreren Messbereichsvarianten)
Hinweis
- Kontakt mit fettigen Substanzen ist strengstens verboten.
Kurzbeschreibung
- Robuste Industriemanometer-Serie (YO-50) in verschiedenen Ausführungen (Gehäuse Edelstahl oder Eisen / teils mit Gummierung oder ABS-Gehäuse für spezielle Varianten)
- Geeignet für zahlreiche Druckbereiche (siehe verfügbare Messbereiche weiter unten)
- Einbaurichtung: radial
- Schutz-/Betriebsumgebung: -20℃ bis +60℃; relative Luftfeuchte nicht über 85%
Verfügbare Messbereiche / Varianten (Auswahl)
- 0 ~ 0.1 MPa
- 0 ~ 0.16 MPa
- 0 ~ 0.25 MPa
- 0 ~ 0.6 MPa
- 0 ~ 1 MPa
- 0 ~ 1.2 MPa
- 0 ~ 2.5 MPa
- 0 ~ 4 MPa
- 0 ~ 16 MPa
- 0 ~ 25 MPa
- 0 ~ 25 bar
- 0 ~ 100 bar
- 0 ~ 250 bar
- 0 ~ 300 bar
- 0 ~ 2000 PSI
- 0 ~ 3000 PSI (andere PSI‑Skalen/Varianten aufgeführt)
Varianten / Materialien
- Standardausführung: Gehäuse Eisen, Uhrwerk Messing, Anschluss Messing
- Edelstahl-Ausführung: Gehäuse 316, Uhrwerk 316L, Anschluss 316L (für korrosionsbeständigere Anwendungen)
- Speziallegierungen für aggressive Medien: z. B. Federrohr/Anschluss aus Hastelloy bei speziellen Varianten (für Chlor-/Chlorwasserstoff‑Einsatz genannt)
- Gehäusefarbe/Ausführung: Titangold (Gehäuse) / metallische Farbe (Anschluss) oder schwarzes Gehäuse mit Gummiüberzug bei bestimmten Varianten; teils ABS-Gehäuse bei kompakten Ausführungen
Zifferblattdurchmesser / Formate
- Bei YO-50-Varianten üblicher Zifferblattdurchmesser: Ø 50 mm
- Bei kleineren Ausführungen (z. B. YO-30) übliche Zifferblattdurchmesser: Ø 36 mm
- Bei sehr kompakten Modellen (z. B. spezielle YO-30 / YO-40 Versionen) auch Ø 25 mm oder Ø 40 mm
Weitere Hinweise
- Anschlussgröße (häufig angegeben): NPT 1/4 (linksdrehend in bestimmten Ausführungen)
- Genauigkeitsklasse: Klasse 2,5 (bei den aufgeführten Standardvarianten)
- Gewicht (typisch bei vielen YO-50 Varianten): ca. 110 g netto; bei kleineren/anderen Varianten abweichend (z. B. teils 106 g oder 130 g bei speziellen PSI-Ausführungen)
- Montageart: Radial (bei den meisten YO-50 Varianten)
Charakteristiken / Spezifikationen
- Marke: Xuzhou Hongye
- Modell / Serie: YO-50
- Material (Standard): Gehäuse (Eisen), Uhrwerk (Messing), Anschluss (Messing)
- Optionale Materialien: Gehäuse/Federrohr/Anschluss in 316 / 316L oder Hastelloy bei korrosionsbeständigen Varianten
- Zifferblattdurchmesser: typ. Ø 50 mm (Serie YO-50); andere Serien/Varianten: 36 mm, 40 mm, 25 mm
- Messbereiche (Auswahl): 0~0.1 MPa; 0~0.16 MPa; 0~0.25 MPa; 0~0.6 MPa; 0~1 MPa; 0~1.2 MPa; 0~2.5 MPa; 0~4 MPa; 0~16 MPa; 0~25 MPa; 0~25 bar; 0~100 bar; 0~250 bar; 0~300 bar; 0~2000 PSI (u. a.)
- Anschlussgröße: NPT 1/4 (häufig), teils linksdrehend spezifiziert
- Genauigkeitsklasse: Klasse 2,5 (Standardangabe)
- Betriebstemperaturbereich: -20 ℃ bis +60 ℃
- Relative Luftfeuchte: nicht über 85 %
- Gewicht: typisch ca. 110 g (variiert je nach Ausführung)
- Montageart: Radial
