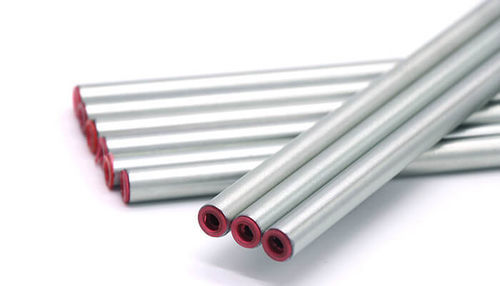

Hydraulikrohr EN 10305

Kohlenstoffstahlgalvanisiertem StahlStahl

Produktbeschreibung Produktname: EN 10305 verzinktes hydraulisches nahtloses Stahlrohr Norm: EN10305-4 (DIN2445/2), EN10305-1 (DIN2391), ASTM A179 Stahlsorte: E235 (ST35 ST37.4), E355 (ST52 ST52.4) Größe: OD: 4-120mm Wanddicke (WT): 0.5-10mm Länge: fest 6m oder nach Ihren Anforderungen Ausführung: Verzinkt - Zinküberzug von 8 bis 12μm (elektrolytisch verzinktes Verfahren zur Bildung einer gleichmäßigen, dichten Verzinkungsschicht; Oberflächenbehandlung als >12μm in den Verfahrensdetails beschrieben) Lieferzustand: +N (NBK) normalisiert unter kontrollierter Atmosphäre Lieferzeit: 15-45 Tage, je nach Menge und Lagerbestand Form: rund Prozess:

• Perforation
• Beizen
• Phosphatieren
• Kaltgezogen
• Kaltwalzen
• Glühen
• Anaerobes Glühen (NBK)

Schutz: Rostschutzöl auf den Innen- und Außenflächen; Kunststoffabdeckungen an beiden Enden. Produktvorteile

• Rostschutz - Keine Korrosion nach 120 Stunden Salzsprühnebeltest
• Verzinkt - Kaltverzinktes (galvanisch verzinktes) blankes Rohr
• Farbe - Weiße, gelbe und bunte Optionen
• Biegen - Kein Abfallen der Zinkbeschichtung beim Biegen
• Druckblech - Professionelle Hochdruck-Hydraulikschläuche

Verarbeitungs- und Qualitätsmerkmale (aus dem Produktvideoblock) Kaltgezogen / kaltgewalzt: Hohe Maßgenauigkeit, hervorragende Innen- und Außenwandbeschaffenheit Wirbelstromprüfung: Jedes Stahlrohr wird mit Wirbelstrom geprüft, um die Produktqualität zu gewährleisten Anaerobe Blankglühung (NBK): Während des Glühens wird ein Vakuum angelegt und Stickstoff und Wasserstoff in Form von Ammoniak zur Schutzerwärmung, Wärmeerhaltung und Abkühlung eingespritzt; die Walzgenauigkeit und die glatte Oberfläche werden beibehalten, die mechanischen Eigenschaften und die metallographische Struktur werden verbessert Oberflächenbehandlung (verzinkt): Umweltfreundliche galvanische Verzinkungstechnologie zur Bildung einer gleichmäßigen, dichten und gut kombinierten verzinkten Schicht, die eine hohe Korrosions- und Rostbeständigkeit bietet Abmessung OD | Typische verfügbare Dickenoptionen (mm) 6 | 6*1; 6*1.5; 6*2 8 | 8*1; 8*1.5; 8*2 10 | 10*1; 10*1.5; 10*2 12 | 12*1; 12*1.5; 12*2; 12*2.5 14 | 14*1; 14*1.5; 14*2; 14*2.5; 14*3 15 | 15*1; 15*1.5; 15*2; 15*2.5; 15*3 16 | 16*1; 16*1.5; 16*2; 16*2.5; 16*3 18 | 18*1.5; 18*2; 18*2.5; 18*3; 18*3.5; 18*4 20 | 20*1.5; 20*2; 20*2.5; 20*3; 20*3.5; 20*4 22 | 22*1.5; 22*2; 22*2.5; 22*3; 22*3.5; 22*4 25 | 25*2; 25*2.5; 25*3; 25*3.5; 25*4 28 | 28*2; 28*2.5; 28*3; 28*3.5; 28*4 30 | 30*2; 30*2.5; 30*3; 30*3.5; 30*4; 30*4.5; 30*5 32 | 32*2; 32*2.5; 32*3; 32*3.5; 32*4; 32*4.5; 32*5 34 | 34*2; 34*2.5; 34*3; 34*3.5; 34*4; 34*4.5; 34*5; 34*6 35 | 35*2; 35*2.5; 35*3; 35*3.5; 35*4; 35*4.5; 35*5; 35*6 38 | 38*2; 38*2.5; 38*3; 38*3.5; 38*4; 38*4.5; 38*5; 38*6 40 | 40*2.5; 40*3; 40*3.5; 40*4; 40*4.5; 40*5; 40*6 42 | 42*2.5; 42*3; 42*3.5; 42*4; 42*4.5; 42*5; 42*6 45 | 45*2.5; 45*3; 45*3.5; 45*4; 45*4.5; 45*5; 45*6 46 | 46*2.5; 46*3; 46*3.5; 46*4; 46*4.5; 46*5; 46*6 48 | 48*2.5; 48*3; 48*3.5; 48*4; 48*4.5; 48*5; 48*6 50 | 50*2.5; 50*3; 50*3.5; 50*4; 50*4.5; 50*5; 50*6 54 | 54*3; 54*3.5; 54*4; 54*4.5; 54*5; 54*6 60 | 60*3; 60*3.5; 60*4; 60*4.5; 60*5; 60*6; 60*8 Chemische Zusammensetzung (ausgewählte Sorten) Stahlsorte | Anzahl | C (max) | Si (max) | Mn (max) | P (max) | S (max) | Gesamt (min) E215 | 1.0212 | 0.10 | 0.05 | 0.7 | 0.025 | 0.015 | 0.025 E235 | 1.0308 | 0.17 | 0.35 | 1.2 | 0.025 | 0.015 | - E355 | 1.0580 | 0.22 | 0.55 | 1.6 | 0.025 | 0.015 | - Toleranz (Außendurchmesser und Wanddicke) Außendurchmesserbereich | Zulässige Toleranz (GB/T3639) | DIN2391 Sondertoleranz (OD / WT) 4mm-20mm | ±0.10mm | DIN2391 OD: ±0.08mm; WT: ±0.05mm 20mm-30mm | ±0,10mm | DIN2391 Außendurchmesser: ±0,08mm; Gewicht: ±0,08mm 31mm-40mm | ±0,15mm | DIN2391 Außendurchmesser: ±0,15mm; Gewicht: ±0,10mm 41mm-60mm | ±0,20mm | DIN2391 OD: ±0,20mm; WT: ±0,15mm 61mm-80mm | ±0,30mm | DIN2391 OD: ±0,30mm; WT: ±0,20mm 81mm-120mm | ±0,45mm | DIN2391 Außendurchmesser: ±0,45mm; Gewicht: ±0,30mm Mechanische Eigenschaften Stahlsorte | Streckgrenze (min, MPa) | Zugfestigkeit (MPa) | Dehnung (%) E215 (1.0212) | RH min. 215 MPa | Rm 290 bis 430 MPa | A min. 30% E235 (1.0308) | RH min. 235 MPa | Rm 340 bis 480 MPa | A min. 25% E355 (1.0580) | RH min. 355 MPa | Rm 490 bis 630 MPa | A min. 22% Caractéristiques / Technische Daten

• Normen: EN10305-4, EN10305-1, ASTM A179
• Serie / Modell: EN 10305
• Erhältliche Stahlsorten: E215, E235, E355
• Außendurchmesserbereich: 4 mm bis 120 mm
• Wanddickenbereich: 0.5 mm bis 10 mm (typisch aufgeführte Dicken variieren je nach Außendurchmesser)
• Länge: fest 6 m oder kundenspezifisch
• Oberflächenbehandlung: galvanisch verzinkt (Zinküberzug typischerweise 8-12 μm; der Prozess wird als Erzeugung einer >12 μm Schicht beschrieben)
• Lieferzustand: +N (NBK) normalisiert, anaerobe Blankglühung möglich
• Qualitätskontrollen: Wirbelstrom-Fehlererkennung, Maßkontrolle, Salzsprühnebel-Rostschutz
• Toleranzen: OD- und WT-Toleranzen gemäß GB/T3639 und DIN2391 (oben aufgeführte Bereiche)
• Typische Anwendungen: Hochdruck-Hydraulikrohre und zugehörige Hydraulik-Rohrsysteme (ausgelegt für Biegung, Druck, Korrosionsbeständigkeit)
