Visualisierungssoftware OSID-DE

BildverarbeitungÜberwachungMess

Produktübersicht
OSID-DE Diagnostic ist eine spezielle Diagnosesoftware für OSI-10 und OSI-90 Melder, die Live- und Offline-Daten des Systems und der Umgebung bereitstellt, um Inbetriebnahme, Wartung und Fehleranalyse zu unterstützen. Das Tool liefert Servicetechnikern und Installateuren visualisierte Messdaten, Ereignisprotokolle und Imager-Diagnosen zur Beschleunigung der Fehlersuche und Berichterstellung.

Hauptfunktionen

• Live- und Offline-Diagnose des Melder-Systems und der Feldumgebung

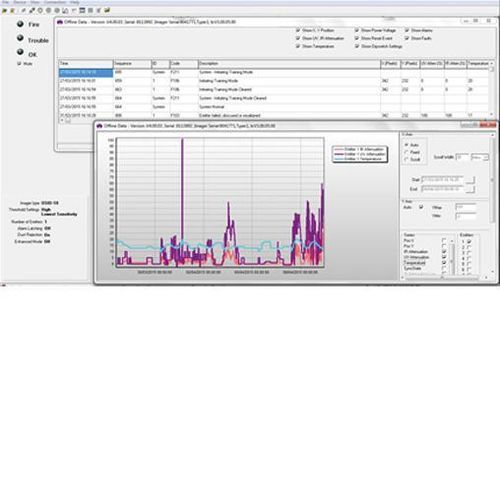

• Echtzeit-Visualisierung von Systemdaten und Ereignisprotokollen zur Fehleruntersuchung
• Live-Visualisierung normalisierter UV- und IR-Werte sowie UV/IR Graustufen
• X–Y-Positionierungsansicht der Emitters auf dem CMOS-Imager
• Anzeigen von Referenzwerten, Temperatur und Synchronisationszuständen
• Zugriff auf das Onboard-Ereignisprotokoll (10.000 Ereignisse) mit Zeit- und Datumsstempel
• Export von Protokolldaten nach Excel zur Analyse, Filterung und Berichterstellung
• Live-Diagramme und Anzeige von Standortdaten

Funktionen

• Intuitive Benutzeroberfläche für Feldtechniker
• Einfache und schnelle Software-Updates
• Visualisierung der Ausrichtungsqualität
• Durchsuchen und Überprüfen von Standortdaten
• Live-Darstellung von Messdiagrammen
• Erkundung des Onboard-Speicherprotokolls
• Tools zur Analyse und Interpretation von Fehlern
• Erkennung von Rauchalarmtypen und Berichtsgenerierung

Herunterladbare Diagnosetool-Versionen (auf der Produktseite aufgeführt)

• OSI-10/OSI-90 Diagnostic Tool (V5.04.09) — für UL268 7th, EN und China
• OSI-10 UL268 7th Edition Diagnostic Tool (V5.04.05)
• OSI-10/OSI-90 EN54 und OSI-90 UL268 7th Diagnostic Tool (V5.03.00)
• OSI-10/OSI-90 UL 6th Diagnostic Tool (V3.00.05)

Softwareanforderungen und Updates

• Nur auf PCs mit aktivem Windows-Support von Microsoft installieren
• Software-Updates verbessern Leistung und Funktionen; Updates nur anwenden, wenn sie in Ihrem Gebiet genehmigt sind
• Nach jedem Software-Update den Melder mit dem Testfilter prüfen, um die korrekte Funktion zu bestätigen

Ressourcen / Dokumente (auf der Produktseite aufgeführt)
OSI-10/OSI-90 Diagnostic Tool (5.04.09) for UL268 7th, EN and China Release Notes
OSI-10/OSI-90 Diagnostic Tool (5.04.09) for UL268 7th, EN and China with Instructions
OSID-DE UL7th Diagnostic Tool (V5.04.05) Release Notes
OSI-10 UL268 7th Edition Diagnostic Tool (V5.04.05) with Instructions
OSI-10/OSI-90 UL 6th Diagnostic Tool (V3.00.05) with Instructions
OSI-10/OSI-90 EN54 and OSI-90 UL268 7th Diagnostic Tool (V5.03.00) with Instructions
OSID-DE (EN) Product Guide
OSID-DE (UL) Product Guide

Technische Daten

• Plattform: Windows (erfordert PCs mit aktivem Windows-Support)
• Onboard-Ereignisprotokollkapazität: 10.000 Ereignisse mit Zeit- und Datumsstempel
• Datenexport: Protokolldateien exportierbar im Excel-Format
• Echtzeitmessungen: normalisierte UV- und IR-Werte; UV- und IR-Graustufen
• Imager-Diagnose: X–Y-Positionierung der Emitter auf dem CMOS-Imager, Referenzwerte, Temperatur, Synchronisationszustände
• Betriebsarten: Live-Diagnose bei Verbindung mit dem Imager im Feld; Offline-Auswertung aus gespeicherten Protokollen
• Software-Upgrade: Vor-Ort-Upgrade geführt vom Tool; nach Upgrade wird empfohlen, den Melder mit dem Testfilter zu prüfen
