Infrarotkamera-Thermographsystem

Produktübersicht

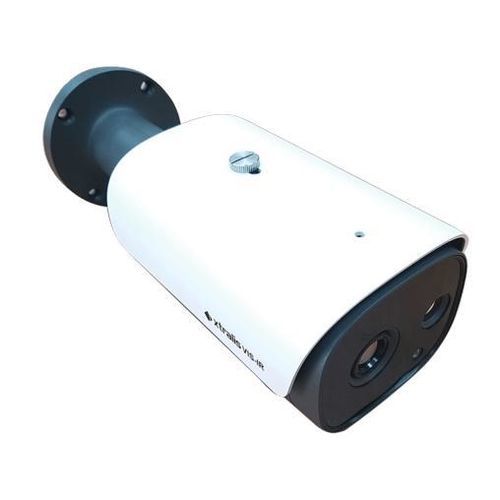

Der Xtralis VIS-IR Failsafe Thermography Detector (FTD) ist ein bispektrales (Infrarot & Visuell) Edge-Gerät zur frühzeitigen Erkennung von Hitze und Bränden in anspruchsvollen Industrieumgebungen, in denen herkömmliche Rauchmelder nicht zuverlässig arbeiten. Der FTD prüft kontinuierlich auf Fehlerzustände und meldet diese über ein integriertes failsafe-Relais. Er lässt sich an herstellerübliche Brandmeldezentralen (FACP) anbinden und wechselt automatisch zwischen IR- und Visual-Modus zur optimierten Erkennung.

Modellnummern
FTD-2216-S, FTD-4231-S, FTD-8865-S

Merkmale

• Bispektrale Bildgebung: IR- und visuelle Signale
• On-Board-Relaisausgänge: Voralarm, Alarm und Failsafe-Fehler
• Sensorauflösung: 384 x 288 Pixel
• Wählbare Erkennungsbereiche: 1x1, 3x3 oder 5x5
• Erkennungstemperaturbereich: -5°C bis 450°C
• Voralarme und Alarme: feste Temperatur und Rate-of-Rise
• Drei Objektiv- / Sichtfeld-Optionen
• 1 Eingang (Reset)
• Dreifarbige Front-LED zur Statusanzeige; entfernte LED-Ausgabe
• Einfache, steckbare Anschlüsse und Klemmen
• Schutzart: IP66
• Betrieb: 24 VDC
• Fahrzeug-Diskriminierungsalgorithmus zur Reduzierung von Falschalarmen
• Fusion von IR- und visuellen Feeds zur verbesserten Erkennungsgenauigkeit
• Kameradeckel-Fehlererkennung und Diagnosefunktionen

Anwendungen

• Abfallwirtschafts- und Recyclinganlagen
• Lebensmittel- und Getränkeverarbeitungsbetriebe
• Industrielle Produktions- und Lagerstandorte
• Verkehrstunnel und Infrastruktur

Zertifizierungen

• CNPP

Service & Support
VIS-IR Software Management (ViSM) Setup V0.10.0.0 ist verfügbar. Software, Installationshandbücher, technische Spezifikationen und Anwendungshinweise stehen zur Unterstützung der Integration, Konfiguration und Wartung zur Verfügung.

Ressourcen (Dokumenttitel)

• Produktbulletin Xtralis VIS-IR Thermography Detector
• Technisches Datenblatt Xtralis VIS-IR Thermography Detector
• Produktleitfaden Xtralis VIS-IR Thermography Detector
• Installationsblatt Xtralis VIS-IR Thermography Detector
• Engineering-Spezifikationen Xtralis VIS-IR Thermography Detector
• Black Body Anwendungsnote für Xtralis VIS-IR Thermography Detector
• Anwendungsnote Fahrzeugdiskriminierungsalgorithmus Xtralis VIS-IR
• Produktbroschüre Xtralis VIS-IR Thermography Detector
• Theoretischer Spot-Size-Ratio-Rechner Xtralis VIS-IR
• Benutzerhandbuch Theoretischer Spot-Size-Rechner Xtralis VIS-IR
• ViSM Setup (Softwarepaket)
• Konformitätserklärung Xtralis VIS-IR Thermography Detector
• CNPP-Zertifikat für Xtralis VIS-IR Thermography Detector

Technische Daten

• Bildgebung: bispektral (Infrarot und Visuell)
• Sensorauflösung: 384 x 288 Pixel
• Erkennungsbereich-Optionen: 1x1, 3x3, 5x5
• Temperaturbereich: -5°C bis 450°C
• Alarmlogik: feste Temperatur und Rate-of-Rise
• Ausgänge: Voralarm-, Alarm- und Failsafe-Fehlerrelais
• Objektive: 3 Objektiv-/FOV-Optionen
• Eingang: 1 (Reset)
• Anzeigen: Front-LED in drei Farben; entfernte LED-Ausgabe
• Konnektivität: steckbare Anschlüsse und Klemmen für einfache Installation
• Stromversorgung: 24 VDC
• Schutzart: IP66
• Algorithmen: Fahrzeugdiskriminierung; Fusion von IR- und visuellen Feeds
• Diagnose: Kameradeckel-Fehlererkennung
