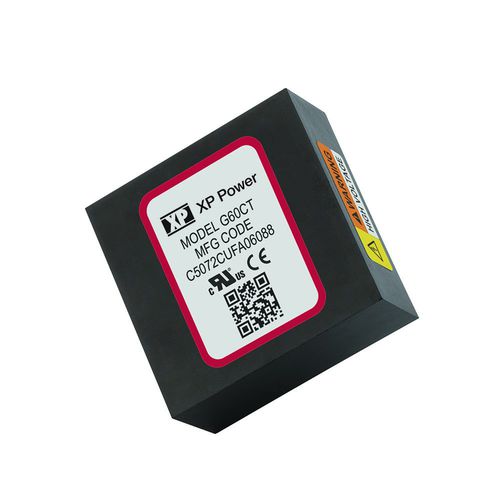

DC/DC-Wandler / Leiterplatten G series

HochspannungIndustrieisoliert

Bei der G-Serie handelt es sich um eine Reihe von Miniatur-Hochspannungswandlern, die einen positiven oder negativen Ausgang von bis zu 6 kV in einem kompakten Gehäuse für die Leiterplattenmontage liefern. Der isolierte Ausgang ist direkt proportional zum Eingang und verläuft ab etwa 0,7 Volt linear. Hervorragende Filtertechniken und ein rauscharmer Quasi-Sinus-Oszillator sorgen für eine saubere, zuverlässige Gleichstrom-HGÜ-Wandlung mit geringer Restwelligkeit und geringer EMI/RFI. Der isolierte Ausgang ermöglicht eine vom Benutzer wählbare Ausgangspolarität. Wenn der optionale Mittelabgriffsstift geerdet ist, liefert das Gerät sowohl positive als auch negative Ausgänge von einem kompakten, kostengünstigen Modul. Das bei diesem Modell verwendete Pin-Muster hat sich zu einem Industriestandard für Hochspannungsmodule entwickelt. Bei den Geräten der G-Serie handelt es sich um einfach zu integrierende und kostengünstige Wandler auf Komponentenebene, die sich seit Jahrzehnten in der Praxis bewährt haben. MERKMALE Umkehrbare positive oder negative Polarität Versionen mit zwei Ausgängen Isolierte Ausgangsspannung proportional zur Eingangsspannung Niedrige Einschaltspannung: 2.29Mhrs 3 Jahre Garantie
