Drahtseil für Kran IWS

für SteinbrücheStahlbiegesteif

Produkt

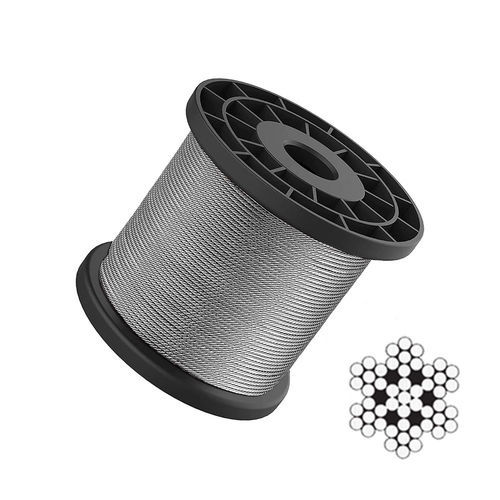

Stahldrahtseil 6×7+IWS

Übersicht
Ähnlich dem 6×7+FC verfügt dieses Seil über eine Punktkontakt-Litzenkonstruktion mit sechs Litzen zu je sieben Drähten und einem IWS (Stahldraht-Strand) Kern. Der Stahllitzenkern erhöht die Extrusionsbeständigkeit und erhält die Seilintegrität unter hohen Druck- und Kontaktbelastungen, geeignet für schwere Anwendungen mit begrenzter Biegebeanspruchung.

Leistungsmerkmale

• Festigkeit: Der Stahldraht-Strandkern verbessert die Anti-Extrusionsfähigkeit und die Bruchfestigkeit und sorgt für Stabilität bei hohen Lasten.
• Flexibilität: Weniger flexibel als Seile mit Faserkern; geeignet für Anwendungen mit begrenzten Biegezyklen.
• Verschleißfestigkeit: Verbesserte Beständigkeit gegen Verschleiß und Oberflächenschäden bei hohen äußeren Drücken und Reibungslasten.
• Anwendungseigenschaften: Häufig eingesetzt in Bergfahrwerken, wenig gebogenen Bereichen von Hafenkranen und anderen hochfesten, extrusionskritischen Anwendungen.
• Konstruktionshinweis: Konzipiert für schwere Einsatzbedingungen, die hohe Zugfestigkeit und Anti-Extrusions-Eigenschaften erfordern.

Parameter (Auszug aus Hersteller-Tabelle)
Überschrift: NA L DIAMETER MM | APPROX. WEIGHT KG/100M | NOMINAL TENSILE STRENGTH OF ROPE (MPA) (1570, 1670, 1770, 1870, 1960) und entsprechende MINIMUM BREAKING LOAD (kN).

Tabellenzeilen:
2 mm | 1.4, 1.38, 1.55, 2.08, 2.25, 2.22, 2.4, 2.35, 2.54, 2.48, 2.69, 2.6, 2.81
3 mm | 3.16, 3.1, 3.48, 4.69, 5.07, 4.99, 5.4, 5.29, 5.72, 5.59, 6.04, 5.86, 6.33
4 mm | 5.62, 5.5, 6.19, 8.34, 9.02, 8.87, 9.59, 9.4, 10.2, 9.93, 10.7, 10.4, 11.3
5 mm | 8.78, 8.6, 9.68, 13, 14.1, 13.9, 15, 14.7, 15.9, 15.5, 16.8, 16.3, 17.6
6 mm | 12.6, 12.4, 13.9, 18.8, 20.3, 20, 21.6, 21.2, 22.9, 22.4, 24.2, 23.4, 25.3
7 mm | 17.2, 16.9, 19, 25.5, 27.6, 27.2, 29.4, 28.8, 31.1, 30.4, 32.9, 31.9, 34.5
8 mm | 22.5, 22, 24.8, 33.4, 36.1, 35.5, 38.4, 37.6, 40.7, 39.7, 43, 41.7, 45
9 mm | 28.4, 27.9, 31.3, 42.2, 45.7, 44.9, 48.6, 47.6, 51.5, 50.3, 54.4, 52.7, 57
10 mm | 35.1, 34.4, 38.7, 52.1, 56.4, 55.4, 60, 58.8, 63.5, 62.1, 67.1, 65.1, 70.4
11 mm | 42.5, 41.6, 46.8, 63.1, 68.2, 67.1, 72.5, 71.1, 76.9, 75.1, 81.2, 78.7, 85.1
12 mm | 50.5, 49.5, 55.7, 75.1, 81.2, 79.8, 86.3, 84.6, 91.5, 89.4, 96.7, 93.7, 101
13 mm | 59.3, 58.1, 65.4, 88.1, 95.3, 93.7, 101, 99.3, 107, 105, 113, 110, 119
14 mm | 68.8, 67.4, 75.9, 102, 110, 109, 118, 115, 125, 122, 132, 128, 138
16 mm | 89.9, 88.1, 99.1, 133, 144, 142, 153, 150, 163, 159, 172, 167, 180
17 mm | 101, 99.4, 112, 151, 163, 160, 173, 170, 184, 179, 194, 188, 203
18 mm | 114, 112, 125, 169, 183, 180, 194, 190, 206, 201, 218, 21

Normen
Der Hersteller benennt die anwendbaren Normen (Tabellenformat und Parameter wie oben dargestellt).

Technische Daten

• Konstruktion: 6 Litzen × 7 Drähte pro Litze + IWS (Stahldraht-Strandkern)
• Kern: Stahldraht-Strandkern (IWS)
• Draht-Kontakttyp: Punktkontakt-Litzenkonstruktion
• Hauptnominale Zugfestigkeitsklassen: 1570, 1670, 1770, 1870, 1960 MPa
• Typische Anwendungen: Fahrwerke in Bergwerken, wenig gebogene Bereiche von Hafenkranen, andere schwere Anti-Extrusions-Anwendungen
• Relative Flexibilität: Weniger flexibel als Faserkernseile; geeignet für viele industrielle Anwendungen mit begrenzter Biegung
• Verschleißfestigkeit: Durch Stahllitzenkern verbessert für Einsätze mit hohem Druck und Reibungslasten
• Verfügbare Nenndurchmesser (mm): 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 16, 17, 18 (andere Größen möglich)
• Ungefähre Gewichte (kg/100m) und minimale Bruchlasten (kN) pro Durchmesser und Festigkeitsklasse: siehe Parametertabelle oben
