Berechnungssoftware VISION STUDIO

VisualisierungProgrammierBildverarbeitung

Übersicht

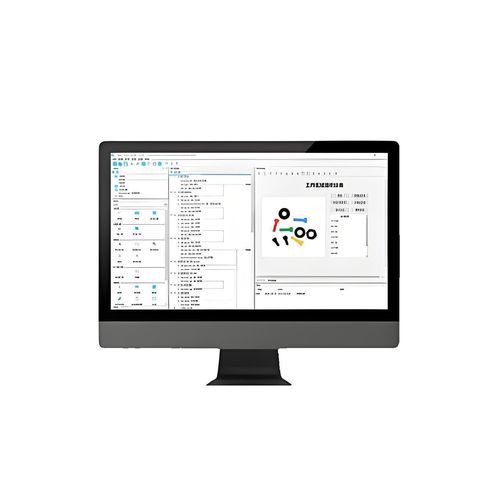

XINJE VISION STUDIO ist eine Plattform zur Entwicklung von Machine‑Vision‑Anwendungen, konzipiert für die Integration in automatisierte Fertigungsumgebungen. Sie verbindet Drag‑and‑Drop‑Visualprogrammierung mit scriptfähigen Erweiterungen, um Entwicklungsaufwand zu reduzieren und Rollout‑Zeiten zu verkürzen.

Kernpunkte

• Drag‑and‑Drop‑Visualprogrammierung zur Erstellung der Anwendungslogik ohne tiefgehende Programmierkenntnisse.
• Subpixel‑Kalibrierungsalgorithmus für schnelle und präzise Hand‑Eye‑Kalibrierung zwischen Vision‑Systemen und Robotern.
• Mischprogrammierung: integrierte PLC‑Schnittstelle und visuelle HMI ermöglichen die Steuerung von Maschine und Vision auf einem Bildschirm.
• JavaScript‑Scripting zur Implementierung kundenspezifischer Logik und Erweiterung der Funktionalität über visuelle Blöcke hinaus.
• Umfangreiches Werkzeugset: Bildaufnahme, Vorverarbeitung, Lokalisierung, Positionierung, Kalibrierung und Regionenanalyse.
• Formel‑Funktionen zur schnellen Parametrierung, um Tests für mehrere Produkte mit einem Programm zu ermöglichen.
• Echtzeit‑Alarm‑ und Loganzeige für Ausführungs‑ und Engineering‑Ausnahmen mit klarer Statusrückmeldung.

Funktionale Details und Werkzeuge

• Visualprogrammierung: Logikaufbau per Drag‑and‑Drop‑Elemente zur Verringerung der Einarbeitungszeit von Bedienern und Ingenieuren.
• Kalibrierung: Subpixel‑basierte Algorithmen zur Umrechnung von Hand‑Eye‑Koordinaten und zur Vereinfachung der Robotikintegration.
• Mischschnittstelle PLC & visuell: einheitlicher Bildschirm zur Verwaltung von Maschinensteuerung und Vision‑Abläufen.
• JavaScript‑Support: ermöglicht fortgeschrittene Skripte für komplexe Verarbeitung, Entscheidungslogik und kundenspezifische Integrationen.
• Lokalisierungswerkzeuge: Erkennung von Punkten, Linien, Kreisen, geometrischen und unregelmäßigen Formen mit konfigurierbarer Genauigkeit.
• Bildvorverarbeitung: Kanaltrennung, Gauß‑Filterung, Schwellenwertbildung und Farbraumkonvertierung zur Bildaufbereitung.
• Regionsanalyse: verbundenen Komponenten‑Analyse, Regionenbildung, morphologische Operationen und topologische Beziehungen zwischen Regionen.
• Variablen: globale und lokale Variablen mit mehreren Datentypen zur Verbesserung der Lesbarkeit und Wartbarkeit.
• Formelfunktionen: schnelle Parameterkonfiguration und Berechnung zur Verringerung der Debug‑Zeiten und Unterstützung von Variantenprüfungen.
• Fehlerbehandlung: Echtzeit‑Ereignisanzeige, Alarmzustände und Log‑Feedback für Ausnahmen und Ausführungsereignisse.

Verwandte Funktionen

• Integriertes Design vereinfacht Konfiguration und Verwaltung des Vision‑Systems innerhalb automatisierter Linien.
• Effiziente Bildaufnahme und ‑verarbeitung zur Unterstützung höherer Durchsatzraten und konsistenter Inspektionsergebnisse.

Technische Daten

• Programmierung: Drag‑and‑Drop‑Visualprogrammierung + JavaScript‑Scripting‑Support.
• Kalibrierungsalgorithmus: Subpixel‑basiert, hohe Integration für schnelle Hand‑Eye‑Kalibrierung.
• Schnittstellen: PLC‑Schnittstellenintegration mit visueller HMI für kombinierten Betrieb.
• Bildverarbeitungswerkzeuge: Kameraaufnahme, Kanaltrennung, Gauß‑Filter, Schwellenwertbildung, Farbraumkonvertierung.
• Analysewerkzeuge: Lokalisierung (Punkte/Linien/Kreise/Formen), Regionsanalyse, morphologische Verarbeitung, topologische Beziehungen.
• Variablen & Formeln: Unterstützung globaler/lokaler Variablen und Formelfunktionen für Parametrierung und Debugging.
• Fehlermanagement: Echtzeit‑Alarme und Log‑Feedback für Ausnahmen und Ausführungsereignisse.
