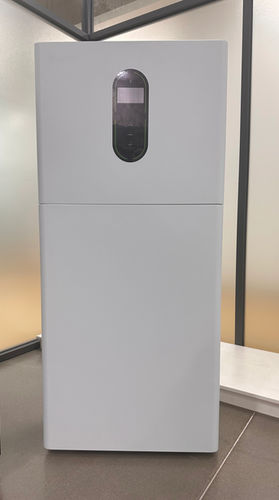

Lithium-Energiespeichersystem ESS 12KW+30KWH

Blei-Säurefür Solaranwendungfür Photovoltaik-Anlage

Der ESS 12KW+30KWH ist ein All-in-One-System, das reinen Sinuswechselrichter und Batteriespeicher integriert und Inverter, BMS sowie mehrere Lademöglichkeiten für Wohn- und Gewerbeanwendungen vereint. Unterstützt Netzparallelbetrieb, Generator-Eingang sowie intelligente Überwachung und flexible Kommunikationsschnittstellen.

Merkmale

• Hoch integrierter Wechselrichter und BMS, unterstützt Netzbetrieb und Generator-Eingang
• Duale AC-Ausgänge zur Versorgung mehrerer Lastkreise (120 / 240 VAC)
• Integrierte doppelte MPPT-Solarladegeräte, max. PV-Leistung 12 kW; MPPT-Spannungsbereich 90–485 VDC
• WiFi-Smart-Monitoring und großes LCD-Display für intuitive Bedienung
• Frontseitige Anschlussleiste im Turm-Design für einfache Installation und Wartung
• Umfangreiche Kommunikationsschnittstellen: RS485, RS232, USB und Dry Contact für Systemintegration

Betriebsbedingungen

• Schutzart: IP21 (Inneninstallation, geschützt gegen senkrecht fallendes Wasser)
• Betriebstemperatur: -10°C bis +50°C
• Betriebsfeuchte: 5% bis 95% rF (ohne Kondensation)
• Max. Betriebsaltitude: 4000 m (Leistungsanpassung oberhalb 1000 m erforderlich)

Technische Parameter

• Nenn-AC-Leistung: 12 kW
• Spitzenleistung: 18 kVA
• Nenn-Batteriekapazität / Energie: 30,72 kWh (0,5C, 25°C)
• Verfügbare Energie (90% DoD): 30 kWh
• AC-Ausgangsspannung: 120 / 240 VAC (Doppel-Ausgang: 120 (L1/N, L2/N) / 240 (L1/L2))
• AC-Eingang — Nenn-Eingangsspannung: 120 (L1/N, L2/N) / 240 (L1/L2); Spannungsbereich: (85 ~ 140) ±2%; Frequenz: 50Hz / 60Hz (Auto-Erkennung)
• Leistungsfaktor: 1
• Frequenzgenauigkeit (Ausgang): 50 / 60 Hz ±0,1%
• Schaltzeit: 10 ms
• Wellenform: Reine Sinuswelle
• Überlastschutz: (105%125%: Abschaltung nach 5 s
• Ladegerät (PV / AC) — Solar-Ladetyp: Duale MPPTs
• Max. PV-Eingang: 12 kW (22 A + 22 A) — Max PV-Eingangsstrom/Leistung: 22 A + 22 A / 6 kW + 6 kW
• MPPT / Betriebs-Spannungsbereich: 90 VDC ~ 485 VDC; Max PV-Leerlaufspannung: 500 VDC
• Max. PV-Ladestrom: 220 A; Max. AC-Ladestrom: 160 A; Max. Ladestrom (PV + AC): 0–220 A
• Batterie — Nennspannung Batterie: 51,2 VDC; Betriebs-Spannungsbereich: 44,8 VDC ~ 58,4 VDC
• Max. Lade-/Entladestrom: 200 A / 200 A
• Max. Wirkungsgrad (Batteriemodus): >95%
• Anzeige: LCD
• Kommunikation: RS485 / RS232 / USB / Dry Contact
• Überwachung: WiFi
• Lagerungstemperatur: -15°C bis +60°C
• Relative Luftfeuchtigkeit: 5% bis 95% (ohne Kondensation)

Modell / Technische Spezifikationen

• Modell: ESS 12KW+30KWH
• Nenn-AC-Leistung: 12 kW
• Spitzenleistung: 18 kVA
• Batterie-Nennenergie: 30,72 kWh (nutzbar ~30 kWh bei 90% DoD)
• Nennbatteriespannung: 51,2 VDC
• Max. PV-Eingang: 12 kW (22 A + 22 A) — MPPT-Bereich 90–485 VDC, max. VOC 500 VDC
• Ladegerät: Duale MPPT-Solarladegeräte + AC-Ladegerät (max. AC-Ladestrom 160 A)
• Max. Lade-/Entladestrom: 200 A / 200 A
• Wellenform: Reine Sinuswelle; Max. Wirkungsgrad (Batteriemodus) >95%
• Schutzart: IP21 (innen)
• Überwachung & Schnittstellen: WiFi, LCD-Display, RS485 / RS232 / USB / Dry Contact
• Betriebsbedingungen: -10°C bis +50°C, 5%–95% rF, bis 4000 m (Leistungsanpassung oberhalb 1000 m)
