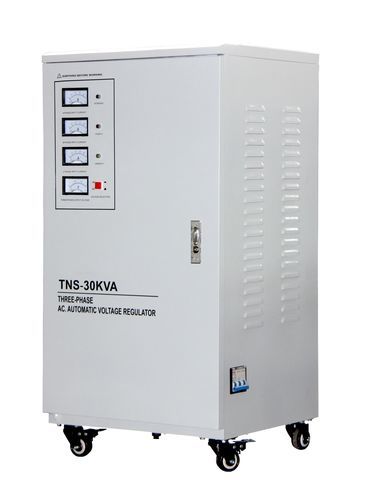

AC-Spannungsregler TNS series

dreiphasigfür die Medizintechnikfür Automobilanwendungen

Produktdetails
Der hochpräzise automatische Dreiphasen-Wechselspannungsregler der TNS-Serie besteht aus drei einphasigen SVC-Reglern, die eine dreiphasige unabhängige Regelung verwenden, um die Spannungsstabilität für jede Phase zu gewährleisten. Mit dreiphasigem Vierdraht-Sterneingang und konfigurierbarem dreiphasigem Vierdraht-/Drahtausgang verfügt er über drei Amperemeter zur Phasenstromüberwachung und ein Voltmeter mit Umschalter zur Leitungsspannungserkennung. Einheiten über 20kVA verwenden ein Autotransformator-Design, das eine schnelle Reaktion (<1 Sekunde), hohe Effizienz (>98%) und keine Wellenformverzerrung bietet, geeignet für die Spannungsstabilisierung von dreiphasigen Geräten.

• Typ : Spannungsregler
• Modell : TNS
• Design : Ximai Electrical
• Dauer : 7-15 Tage
• Aktualisierungsdatum : 28. November 2025

Merkmale

• Dreiphasige unabhängige Regelung für Spannungsstabilität
• Breiter Eingangsspannungsbereich (270V-456V)
• Hochpräzise Ausgabe 380V±3%
• Schnelle Reaktion, Einstellzeit <1 Sekunde
• Hohe Effizienz >98%, energiesparend
• Flexibler dreiphasiger Vierdraht-/Drahtausgang

Betriebsbedingungen

• Schutzart: IP20 (Inneninstallation)
• Betriebstemperatur: -5℃ ~ +40℃
• Relative Luftfeuchtigkeit: <90%RH (nicht kondensierend)
• Installationshöhe: <1000m

Technische Parameter
Modellbereich | Eingangsspannung (V) | Ausgangsspannung (V) | Phase | Frequenz (Hz) | Effizienz (%)
TNS-6kVA~30kVA | 270~430 | 380V±3% | Dreiphasig | 50/60 | >98
TNS-40kVA~100kVA | 304~456 | 380V±3% | Dreiphasig | 50/60 | >98

Parameterkategorie | Parametername | Parameterwert
Grundparameter | Eingangsspannung | TNS-6kVA~30kVA: 270~430V; TNS-40kVA~100kVA: 304~456V
| Ausgangsspannung | 380V±3%
| Phasenzahl | Dreiphasig
| Frequenz | 50/60Hz
Leistung | Einstellzeit | <1 Sekunde (wenn sich die Eingangsspannung um 10% ändert)
| Effizienz | >98%
| Wellenformverzerrung | Keine zusätzliche Wellenformverzerrung
Systemkonfiguration | Eingangskonfiguration | Dreiphasig, Vierdraht, Stern (Y) Verbindung
| Ausgangskonfiguration | Dreiphasig, Vierdraht oder Dreidraht
| Struktur über 20kVA | Drei entsprechende einphasige Regler
Umgebung | Betriebstemperatur | -5℃ ~ +40℃
| Relative Luftfeuchtigkeit | <90%

Merkmale / Technische Spezifikationen

• Typ: Spannungsregler
• Modell: TNS
• Design: Ximai Electrical
• Dreiphasige unabhängige Regelung
• Breiter Eingangsspannungsbereich: 270V-456V
• Hochpräzise Ausgabe: 380V±3%
• Schnelle Reaktion: <1 Sekunde
• Hohe Effizienz: >98%
• Flexibler Ausgang: dreiphasig, Vierdraht/Dreidraht
• Schutzart: IP20
• Betriebstemperatur: -5℃ ~ +40℃
• Relative Luftfeuchtigkeit: <90%RH
• Installationshöhe: <1000m
