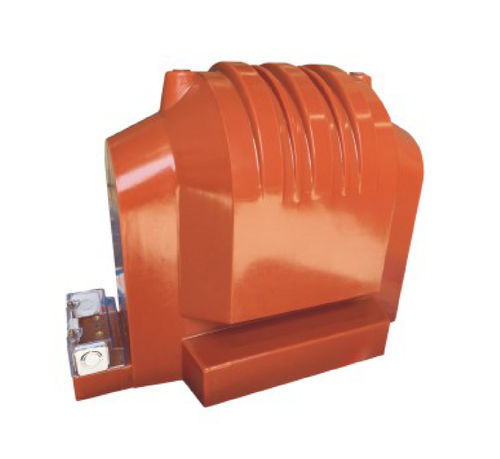

Messungs-Transformator JDZ9-10G

Gießharzfür den Inneneinsatzfür Industrieanwendungen

JDZ9-10G Innenraum-Spannungswandler-Potentialwandler Der Innenraum-Spannungstransformator JDZ9-10G verwendet eine vollständig geschlossene Epoxidharz-Gussisolierung und hat eine einphasige, vollständig geschlossene Doppelspulenstruktur. Der Eisenkern ist mit hochwertigen kaltgewalzten Siliziumstahlblechen zu einem Ring gewickelt, und die Primär- und Sekundärwicklungen sind beide auf den Eisenkern gewickelt. Der Sekundärausgang ist mit einer Schutzabdeckung für die Verdrahtung versehen, und auf der Abdeckung befindet sich eine Auslassrille. Er ist für verschiedene Hochspannungsschaltanlagen geeignet. Er wird hauptsächlich in Stromnetzen mit einer Nennspannung von 10 kV und darunter eingesetzt. Es kann für die Messung von Spannung und Leistung verwendet werden, und kann auch als Stromquelle für den Relaisschutz verwendet werden. Es wandelt die Hochspannung des Primärsystems in die Niederspannung des Sekundärsystems um, standardisiert und miniaturisiert Mess- und Zählinstrumente und Relais und gewährleistet die Sicherheit von Sekundärgeräten und Personal. Bemessungsisolationspegel: 7,2/32/60kV, 12/42/75kV Nennfrequenz: 50Hz/60Hz Phase: Einfach Aufstellung: Innenbereich Spannungsverhältnis: 10000√3/100√3/100/3V oder kundenspezifisch. Bürde: 5~30VA
