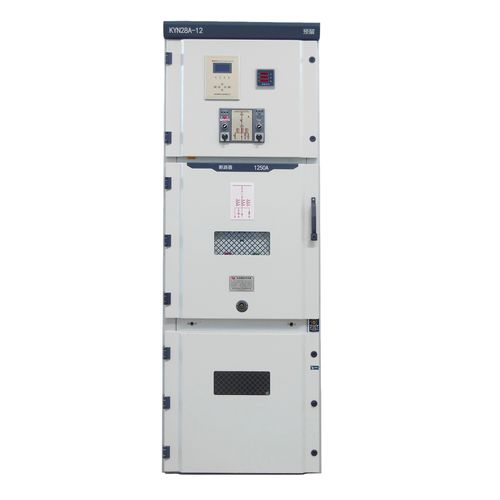

Metallgeschottete-Schaltanlage KYN28A-12

für die PrimärverteilungFrequenzAC

Gepanzerte, bewegliche, gekapselte Schaltanlage Die metallgekapselte, mittig montierte AC-Schaltanlage des Typs KYN28A-12 für den Innenbereich ist für dreiphasige AC-Systeme mit einer Nennspannung von 12 kV und einer Nennfrequenz von 50 Hz geeignet. Sie dient zur Aufnahme und Verteilung von elektrischer Energie sowie zur Steuerung, zum Schutz und zur Überwachung von Stromkreisen. - Die Schaltanlage ist gemäß GB3906-91 für gepanzerte metallgekapselte Schaltanlagen ausgelegt. Sie besteht im Wesentlichen aus einem Schrank und in der Mitte montierten ausziehbaren Teilen (d. h. Laufkatzen). Der Schrank ist in vier getrennte Abteile unterteilt, deren Außenhülle einen Schutzgrad von IP4X aufweist. Der Schutzgrad zwischen den Abteilen und bei geöffneter Tür der Leistungsschalterkammer beträgt IP2X. - Er bietet Überkopfein- und -auslässe, Kabelein- und -auslässe und andere Funktionsschemata. Nach ihrer Anordnung und Kombination bilden sie ein komplettes Stromverteilungssystem. - Installation, Fehlersuche und Wartung dieser Schaltanlage können von der Vorderseite aus durchgeführt werden. Daher können sie Rücken an Rücken, in Doppelreihen und an der Wand installiert werden, was die Sicherheit und Flexibilität der Schaltanlage verbessert und ihren Platzbedarf verringert. - Temperatur der Umgebungsluft: Höchsttemperatur +40℃, Mindesttemperatur -15℃ - Relative Luftfeuchtigkeit: Tägliche durchschnittliche relative Luftfeuchtigkeit: ≤95%; täglicher durchschnittlicher Wasserdampfdruck nicht über 2,2KPa; monatliche durchschnittliche relative Luftfeuchtigkeit: <90%; monatlicher durchschnittlicher Wasserdampfdruck übersteigt nicht 1,8KPa - Höhenlage: Weniger als 1000 m - Seismische Intensität: Nicht mehr als 8 Grad - Die Umgebungsluft sollte nicht wesentlich durch korrosive oder brennbare Gase, Wasserdampf usw. verschmutzt sein.
