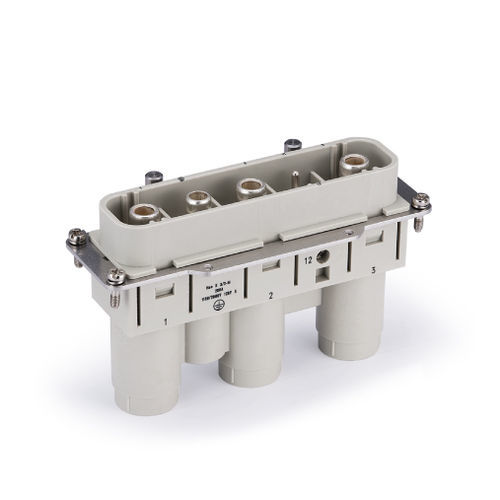

Datensteckverbinder HK-003/0-MsechseckigSchraubenLeistung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Daten
- Form
- sechseckig
- Verbindungtyp
- Schrauben
- Elektrische Merkmale
- Leistung, Isolation
- Material
- Kupfer, Metalldraht
- Produktanwendungen
- für Messinstrument
- Weitere Eigenschaft
- IEC
- Primärstrom
200 A
- Spannung
1.150 V, 2.000 V
- Betriebstemperatur
Min: -40 °C
(-40 °F)Max: 125 °C
(257 °F)
Beschreibung
Anzahl der Kontakte - 3/0+PE
Elektrische Daten nach EN 61 984 -
Leistungsbereich -
---Verschmutzungsgrad - 3
---Verschmutzungsgrad 2 auch - 200A 2000V 12kV 2
Isolationswiderstand - ≥1010Ω
Werkstoff - Polycarbonat
Entflammbarkeit nach UL 94 - V0
Mechanische Lebensdauer (Steckzyklen) - ≥500
Kontakte
Werkstoff - Kupferlegierung
Oberfläche - Silber
Durchgangswiderstand - ≤0,2mΩ
Für Litzendraht nach IEC 60 228 Klasse 5 -
Axialer Schraubanschluss -
Leistungskontakte -
--Litzenquerschnitt - 35-70mm²
---AWG - 2-00
--Sechskantmitnehmer - SW5
---Abisolierlänge - 22mm
--Anzugsdrehmoment - mm² 35 50 70
- N.m 8 9 10
PE-Kontakt -
---Drahtstärke - 16-35mm²
---AWG - 5-2
---Sechskantmitnehmer - SW4
---Abisolierlänge - 14mm
--Anzugsdrehmoment - 6Nm
---
