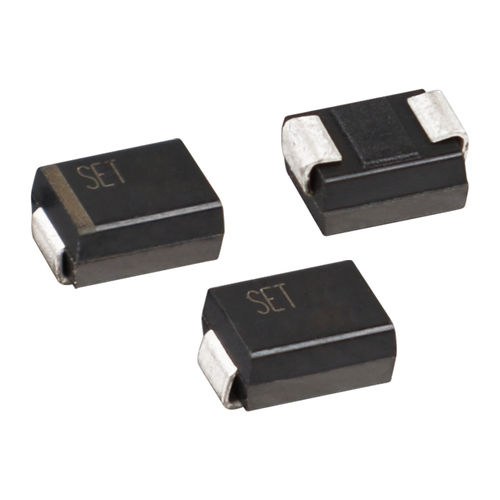

TVS-Diode SMBJ series

SMDSpannungStandard

Der Transienten-Spannungs-Unterdrücker (TVS) ist eine Schutzkomponente komponente, die eine transiente Spannungsspitze (Überspannung) entweder dämpft (reduziert) spannungsspitze (Überspannung) dämpft oder filtert, bieten TVS-Dioden kritischen Schutz, indem sie einen Lawinendurchbruch innerhalb von nur wenigen Nanosekunden nach einem Stromschlag, die transiente Spannung einklemmen und den Strom zur Erde leiten die Erde. Merkmale ● Niedriger inkrementeller Überspannungswiderstand ● Hervorragende Klemmfähigkeit ● Gehäuse mit niedrigem Profil und integrierter Zugentlastung ● Typische IR weniger als 1,0 μA über 12 V ● 600 W Impulsspitzenleistung mit einer 10/1000 μs Wellenform, Wiederholrate (Tastverhältnis): 0.01% ● Für oberflächenmontierte Anwendungen zur Optimierung des Platinenplatzes ● Typischer Fehlermodus ist ein Kurzschluss durch überspezifizierte Spannung oder Strom ● IEC 61000-4-2 ESD 30 kV (Luft), 30 kV (Kontakt) ● EFT-Schutz von Datenleitungen nach IEC 61000 -4-4 ● Sehr schnelle Ansprechzeit ● Glaspassivierte Chip-Sperrschicht ● Hohe Temperatur zum Reflowlöten garantiert: 260 °C/30 sec ● VBR @ TJ= VBR@25 °C x (1+αT x (TJ - 25)) (αT:Temperaturkoeffizient, typischer Wert ist 0,1%) ● Kunststoffgehäuse ist entflammbar gemäß V-0 nach Underwriters Laboratorien ● Erfüllt MSL-Level1, gemäß J-STD-020 ● Bleifrei mit mattem Zinn beschichtet ● Halogenfrei und RoHS-konform ● Pb-free E3 bedeutet, dass die Verbindung der zweiten Ebene Pb-frei ist und das Material der Anschlussoberfläche ist Zinn (Sn) (IPC/JEDEC J-STD609A.01) Anwendungen ● Kommunikationsausrüstung ● Sicherheit & Schutz ● Industrielle Steuerungsausrüstung ● Stromversorgung ● Automobilelektronik ● Neue Energie ● Blitzschutz
