Schwenkbare Scheibe IN10 series

freiKunststoffandere Materialien

Produktbeschreibung

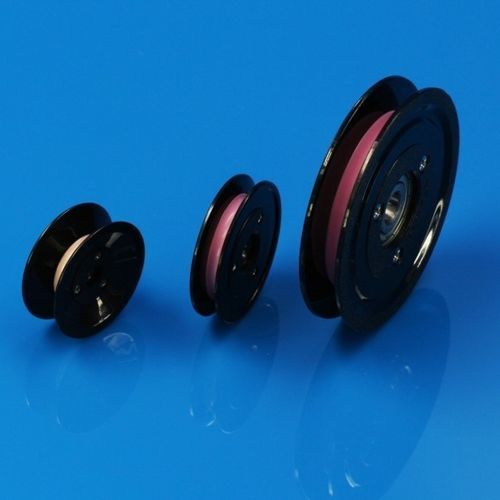

Innovacera stellt keramische Drahtführungsrollen für Wickelmaschinen, Drahtziehmaschinen, Kabelanlagen, Textilmaschinen und Extrusionsprozesse her. Standardmodelle sind ab Lager erhältlich, kundenspezifische Abmessungen werden auf Anfrage gefertigt. Die Baugruppen kombinieren Kunststoffflanschen mit polierten Keramikeinsätzen aus 99% Aluminia oder 95% rosa Aluminiumoxid und bieten so eine verschleißfeste, reibungsarme Führungsfläche.

Vorteile

• Hervorragende elektrische Isolierung und Temperaturbeständigkeit
• Überlegene Verschleißfestigkeit und glatte polierte Oberfläche zum Schutz von Drahtbeschichtungen
• Robust im Einsatz unter rauen Prozessbedingungen
• Verlängerte Lebensdauer reduziert Wartungsintervalle
• Hohe Steifigkeit für stabile Rotation und präzise Führung

Produktspezifikationen
Model | A | B | D | H | R | Weight
IN1001-B03 | 20 | 15 | 3 | 4.5 | 1 | 2g
IN1002-B04 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1002-B05 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1003-B03 | 30.4 | 15 | 3 | 10 | 1 | 6g
IN1004-B04 | 40 | 20 | 4 | 15 | 1 | 12g
IN1004-B05 | 40 | 20 | 5 | 15 | 1 | 12g
IN1005-B05 | 45.5 | 30 | 5 | 10 | 1 | 25g
IN1005-B06 | 45.5 | 30 | 6 | 10 | 1 | 25g
IN1005-B07 | 45.5 | 30 | 7 | 10 | 1 | 25g
IN1005-B08 | 45.5 | 30 | 8 | 10 | 1 | 25g
IN1006-B06 | 60 | 40 | 6 | 13 | 1.5/0.5 | 40g
IN1006-B07 | 60 | 40 | 7 | 13 | 1.5/0.5 | 40g
IN1006-B08 | 60 | 40 | 8 | 13 | 1.5/0.5 | 40g
IN1006-B10 | 60 | 40 | 10 | 13 | 1.5/0.5 | 40g
IN1006-B12 | 60 | 40 | 12 | 13 | 1.5/0.5 | 40g
IN1007-B05 | 61 | 30 | 5 | 18 | 1 | 35g
IN1007-B06 | 61 | 30 | 6 | 18 | 1 | 35g
IN1007-B07 | 61 | 30 | 7 | 18 | 1 | 35g
IN1007-B08 | 61 | 30 | 8 | 18 | 1 | 35g
IN1008-B10 | 79.2 | 50 | 10 | 15 | 2.5 | 95g
IN1008-B12 | 79.2 | 50 | 12 | 15 | 2.5 | 95g
IN1009-B07 | 80.5 | 40 | 7 | 25 | 1.5 | 60g
IN1009-B08 | 80.5 | 40 | 8 | 25 | 1.5 | 60g
IN1010-B10 | 99.3 | 50 | 10 | 29.5 | 2.5 | 120g
IN1010-B12 | 99.3 | 50 | 12 | 29.5 | 2.5 | 120g

Technische Merkmale

• Konstruktion: Kunststoffflanschen montiert mit Keramikeinsätzen
• Keramische Werkstoffe: polierte 99% Alumina oder 95% rosa Aluminiumoxid
• Hauptanwendungen: Wickelmaschinen, Drahtziehen, Kabelverarbeitung, Textilmaschinen, Tubing- und Extrusionslinien
• Funktionsprinzip: Die Rolle dreht sich, wenn Draht/Faden über den Ring läuft, wodurch Gleitreibung in statischen Kontakt umgewandelt wird, um den Leiter zu schützen
• Haupteigenschaften: elektrische Isolierung, Temperaturbeständigkeit, Verschleißfestigkeit, glatte Oberfläche, Umweltbeständigkeit, hohe Steifigkeit und lange Lebensdauer
• Verfügbare Modelle und Abmessungen: siehe Produktspezifikationen oben (IN10xx-Bxx Serie)
