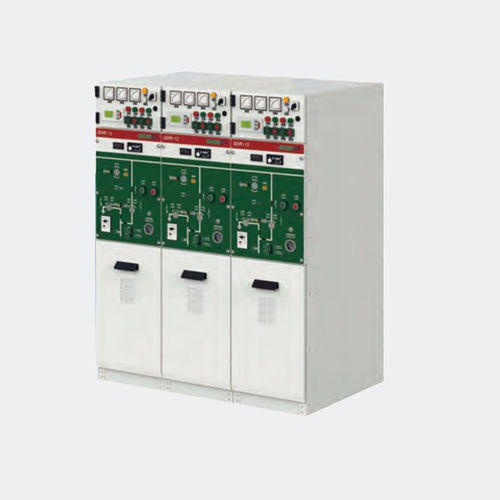

Vollisolierte und abgeschirmte Haupteinheit mit Ring GSVR-12 series

für die Sekundärverteilungfür die PrimärverteilungAC

1. - Sekundäres Steuergerät 2. - Computerintegrierte Schutzvorrichtung 3. - Potentialanzeige Die Potentialanzeige zeigt an, ob die Buchse funktionsfähig ist oder nicht. Drei Steckdosen unterhalb der Anzeigeleuchte können in der sekundären Kontrollphase verwendet werden. Die Potentialanzeige kann mit einem Druckknopf versehen werden, um die Lebensdauer zu verlängern. 4. - Federladeöffnung Drehen Sie die Welle des Lademechanismus mit einem Bedienungsgriff, um den Hauptschalter-Betriebsmechanismus aufzuladen 5. - Vorhängeschloss mit Federaufladung Die Federladeöffnung kann durch die verbundene Vorhängeschlossplatte an der Verriegelungsvorrichtung abgedeckt werden und das Einsetzen eines Betätigungsgriffs ist nur durch Drehen der Vorhängeschlossvorrichtung möglich. Ein hinzugefügtes Vorhängeschloss kann den Missbrauch durch Unbefugte verhindern. 6. - Zähler Das Zählwerk zeigt die Öffnungs- und Schließhäufigkeit des Hauptschalter-Betätigungsmechanismus an. 7. - Vorhängeschloss für Trennschalter/Erdungsschalter Das Bedienungsloch des Erdungsschalters/Trennschalters kann durch die verbundene Vorhängeschlossplatte an der Verriegelungsvorrichtung abgedeckt werden, und das Einführen eines Bedienungsgriffs ist nur durch Drehen der Vorhängeschlossvorrichtung möglich. Ein angebrachtes Vorhängeschloss kann den Missbrauch durch Unbefugte verhindern. 8. Bedienöffnung des Erdungsschalters Drehen Sie die Betätigungswelle des Erdungsschalters mit einem Betätigungsgriff, um den Erdungsschalter zu öffnen und zu schließen. 9. - Erdungsschalter elektromagnetische Sperre Die Betätigung des Erdungsschalters ist nur möglich, wenn der Schalter nicht aufgeladen ist. 10. Verriegelung des Kabelfachs Schieben Sie den Griff nach oben und unten, um die Kabelfachtür zu öffnen oder zu schließen. 11. Kabelraum Der Kabelraumbeschlag mit Anschlussbuchsen nach DIN 47636 verbindet sich mit den ankommenden oder abgehenden Kabeln über alle isolierten, vollgeschirmten
