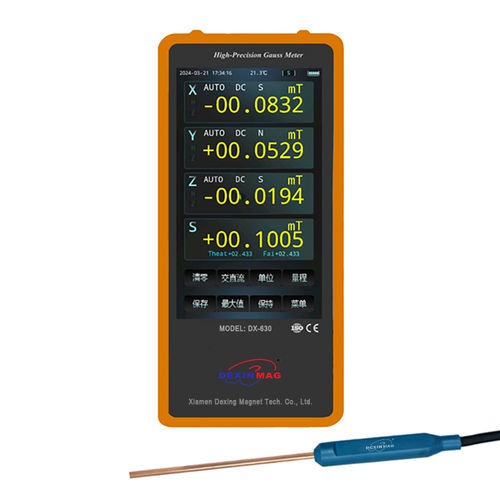

Digitaler Gaussmeter DX-630

HandgerättragbarUSB

Einführung
Dexinmag hat einen ultrakompakten Hall-Sensor mit großem Betriebstemperaturbereich, hoher Linearität (max. 0,01 %) und hoher Empfindlichkeit (aktive Fläche 0,028 mm) entwickelt. Das Gerät integriert eine patentierte 3D-Sonden-Orthogonalitätskorrektur (Orthogonalitätsabweichung ≤ 0,1°). Das Gehäuse enthält professionell ausgelegte analoge und digitale Schaltungen (ARM Cortex 32-bit MCU) sowie patentiertes Ultra-Low-Loss-Sampling (ULLASS) für die hochwertige Erfassung schwacher Signale. Das Messgerät verfügt über ein hochauflösendes großes Display mit weitem Blickwinkel und eine kapazitive Touch-Bedienoberfläche. Das Produkt erfüllt ISO9001, CE und IQNET.

Merkmale

• Kapazitives Touchscreen mit einstellbarer Hintergrundbeleuchtung
• AC/DC Magnetfeldmessung
• Orthogonalitätskorrekturalgorithmus für 3D-Sonde
• Ableseauflösung 5 3/4 Stellen
• Intelligente automatische Bereichswahl und manuelle Bereichsauswahl
• FFT-Analyse und Zeitbereichskurvenanzeige
• Bluetooth BLE (10 Hz) für drahtlose Datenübertragung
• Intelligente Sondenerkennung (Automatische Erkennung des Sondentyps)
• Umschaltung Hochgeschwindigkeit / Niedergeschwindigkeit
• Anzeige von Messwerten und Kurven einschließlich Vektor/3D-Werten und Kugelkoordinaten
• Analogausgang über BNC (±3 V)
• Anzeige von Extremwerten / Maximum und Peak-Hold
• Ultra-niedriges Rauschdesign
• Schwellwerterkennung mit 3D-Alarmgrenzen und mehreren Alarmmodi (None / Within Range / Outside Range)
• Datenaufzeichnung (einzeln oder kontinuierlich), Rückruffunktion und Export
• USB-C (TYPE-C) Datenkommunikation; allgemeiner Befehlssatz (unterstützt LabVIEW)

Technische Parameter (Zusammenfassung, Zeilen mit Umbrüchen)
Gesamtbereich: ±500 kGs (50 T)
Messdimensionen: 1D, 2D, 3D (X, Y, Z)
Messverfahren: Auto (automatische Bereichsumschaltung) / Manuell
Bereiche (mT): 30; 300; 3000; 30000; 50000
Auflösung (DC): 0,0001 mT; 0,001 mT; 0,01 mT; 0,1 mT; 0,1 mT (je Bereich)
Auflösung (AC): 0,1 Gs / 10 μT
Genauigkeit (DC / 3D & Bereiche): 3D - ±0,1% ±0,005% des Messwerts (0,01–0,05 T); 3D - ±0,05% ±0,005% (0,05–2,5 T); 3D - ±0,5% ±0,005% (2,5–5 T); 3D - ±1% ±0,005% (5–50 T); AC - ±1% ±0,5% des Messwerts (0–50k)
AC-Bandbreite: 50 kHz
3D-Korrektur Orthogonalitätsfehler: ≤ 0,1°
Sondentemperaturkoeffizient: -(0,02% ±1 count)/°C
Sondentemperaturkompensationskoeffizient: -(0,007% ±1 count)/°C
Einheitenumrechnung: 1 T = 1000 mT; 1 mT = 1000 μT; 1 Gs = 1 Oe; 1 mT = 10 Gs; 1 Gs = 79,8 A/m
Abmessungen (Gehäuse): 187 × 82 × 28 mm
Gewicht: 362,8 g
Farbe: Obsidian Black

Allgemeine Spezifikation (ausgewählt)
Analogschnittstelle: BNC ±3 V
Kommunikationsschnittstelle: TYPE-C (USB-C), Bluetooth BLE (10 Hz)
Stromversorgung: Zwei 18650-Akkus in Parallelschaltung
Leistungsaufnahme: 4,2 W
Dauerbetrieb: ≈ 5 Stunden
Adaptersonden-Optionen: 3D-, 2D-, 1D-Sonden (Raum-/Hoch-/Tieftemperaturvarianten); Sondenlänge und Array-Sonden anpassbar; optionale interne Sondentemperatursensor

Schnittstelle und Funktionen
Die Messanzeige zeigt 3D-Magnetfeldwert, Vektormagnetfeld, Ablenkungs-/Kippwinkel, Bereich, AC/DC-Modus, Magnetfeldrichtung, Einheiten, Zeit, Sonden-ID und Batteriestand. Touch-Tasten: Nullstellung, AC/DC-Umschaltung, Einheitenwechsel, Bereichswechsel, Datenspeicherung, Anzeige max/min, Bildschirmhalt und Menü. Menüeinstellungen: Schwellwerte, Versionsinfo, Kurvenansicht, Kommunikationseinstellungen, Geräteinstellungen, Kalibrierung und Speichern/Anzeigen. Kurvenfunktionen: Zeitbereichsplot, Peak-Erkennung und FFT-Spektrumsanzeige. Geräteeinstellungen: Zeit, Hintergrundbeleuchtungsmodus/-helligkeit, Summer ein/aus, Sprache und wählbare Filtermethoden (Mittelwert, gleitend, keine). Host-Software unterstützt Aufzeichnung/Plot, automatische Sondenkalibrierung/Host-Automemory, automatische Null-/Bereichseinstellung, Schwellenalarm und wählbare Anzeigeeinheiten (z. B. milligauss, nanotesla).

Angepasste Sonden und Optionen
Konventionelle 3D-Hall-Sondenfamilie (Beispiele und typische Sondenparameter auf der Produktseite). Sondentypen: 3ADX801F / 3ADX802F / 3ADX803F / 3ADX804F / 3ADX805F und quadratische Varianten 3ADX806F / 3ADX807F mit unterschiedlichen aktiven Flächendurchmessern, Frequenzbereich (DC–1 kHz), Volllbereich bis 300 kG, Genauigkeitsklassen und Gehäusen (runde oder quadratische Messingausführung) sowie Betriebstemperaturbereichen -10°C bis +75°C.

Technische Merkmale

• Modell / Bezeichnung: DX-630 (Host)
• Gesamtmagnetbereich: ±500 kGs (50 T)
• Messmodi: 1D / 2D / 3D (X, Y, Z); AC/DC
• Bereichsstufen (mT): 30, 300, 3000, 30000, 50000
• DC-Auflösungen pro Bereich: 0,0001 mT / 0,001 mT / 0,01 mT / 0,1 mT / 0,1 mT
• AC-Auflösung: 0,1 Gs / 10 μT
• 3D-Orthogonalitätskorrekturfehler: ≤ 0,1°
• Sondentemperaturkoeffizient: -(0,02% ±1 count)/°C; Kompensation: -(0,007% ±1 count)/°C
• AC-Bandbreite: 50 kHz
• Analogausgang: BNC (±3 V)
• Kommunikation: USB-C (TYPE-C) und Bluetooth BLE (10 Hz)
• Stromversorgung: zwei 18650-Akkus (parallel), Verbrauch ≈ 4,2 W, ≈ 5 h Dauerbetrieb
• Physisch: 187×82×28 mm; 362,8 g; Obsidian Black
• Zertifizierungen: ISO9001, CE, IQNET
