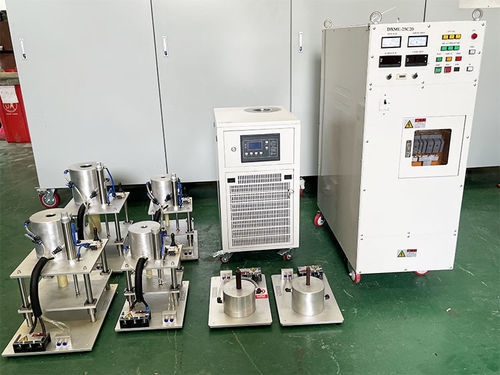

Axial-Magnetisierer DXME-25C20

für RotorKondensatorentladungradial

Übersicht
Der Impuls-Magnetisierer und Entmagnetisierer von Dexinmag (Beispielmodell DXME-25C20) ist ein modulares Hochenergie-Impulssystem zum Magnetisieren oder Entmagnetisieren einer breiten Palette permanenter magnetischer Materialien und Bauteile, die in Motoren, elektroakustischen Geräten, Automobil- und Industrieanwendungen eingesetzt werden. Er kann in Produktionslinien integriert oder als eigenständige Prüfbank betrieben werden.

Anwendungen

• Magnetische Materialien: Ferrit, NdFeB, AlNiCo, SmCo, Gummimagnete.
• Motoren: Kleinantriebe, DC-Motoren, Schrittmotoren, Synchron- und Servomotoren.
• Elektroakustik: Lautsprecher, Mikrofone, Telefone, Summer.
• Generatoren: magnetische Rotoren für PKW/Motorrad, Digitalgeneratoren, Bauteile für Windturbinen.
• Zähler & Sensoren: Amperemeter, Durchflussmesser, Drehzahlmesser, Kilometerzähler.
• Kühlung & Lüfter: Axiallüfter, Kühlerlüfter für Fahrzeuge, CPU-Lüfter.
• Fertigung: Mechanische Bearbeitung, Hardware, Werkzeuge, Formen und magnetische Bauteile.
• Sonstiges: Kompasse, Kühlschrankdichtungen, Schreibwaren, Spielzeug, Gesundheitsprodukte.

Magnetisierungsrichtungen und -methoden

• Radiale Magnetisierung: innen- und außenradiale Magnetisierung.
• Axiale Magnetisierung: einseitige axiale und beidseitige axiale Magnetisierung.
• Strahlungsartige Magnetisierung für spezifische Teile.

Wesentliche Merkmale

• Hochspannungs-Impulskondensatoren und modulare Architektur für flexible Konfigurationen.
• Konstantstrom-Ladung mit sinusförmigen oder indexierten Impulsausgängen.
• Sehr niedrige Innenimpedanz ermöglicht hocheffizienten Ausgangsstrom für effektive Magnetisierung.
• Hohe Energiekapazität (Modelle bis zu mehreren zehn kJ) und kurze Impulsdauern (bis ~100 µs) geeignet für viele Magnettypen.
• Wiederholpräzision der Ladespannung typ. ±1 V für stabile, reproduzierbare Ergebnisse.
• Industrieübliche Schnittstellen zur einfachen Produktionsintegration; optionale HMI/PLC-Steuerung nach Kundenanforderung.

Magnetisierungsspule, Vorrichtungen & Flussmessung

• Jede Anwendung verwendet eine angepasste Magnetisierungsspule oder Vorrichtung, um die Energie des Magnetisierers in das erforderliche magnetische Profil umzuwandeln; CAD-gestützte Mechanikkonstruktion ist verfügbar.
• Vorrichtungen liefern höhere Magnetfelder bei geringerem Energiebedarf, höhere Wiederholraten, anwendungsspezifische Kühlung und ergonomische Handhabung.
• Fluxmeter (z. B. DX-820) erhältlich zur Messung des magnetischen Flusses und Sättigungsdetektion mit digitaler Anzeige, RS232- & I/O-Kommunikation und feiner Auflösung.

Vollständiges Prüf- / Produktionsschema

• Das Unternehmen bietet eine vollständige Online-Prüflösung an: Magnetisierungsnetzteil, Magnetisier- und Messarbeitsplatz in Aluminiumlegierung (mit integrierter Vorrichtung und Fluxmeter) und einen Wasser-Chiller. Das System magnetisiert, misst Fluss, beurteilt Produktkonformität und überträgt Daten an das MES über Ethernet. Nur manuelles Be- und Entladen der Teile erforderlich.

Produktfamilien & Anwendungsbereich

• DXMG-Serie: Portfolio von Magnetisierungsnetzteilen und Kapazitäten für unterschiedliche Produktionsanforderungen (z. B. DXMG 10100, DXMG 10200, DXMG 2510, DXMG 2520, DXMG 2530, DXMG 2540, DXMG 2560).
• DXME / DXMM-Serie: Kapazitive/Impuls-Magnetisierer für Ferrit, AlNiCo, Gummimagnete, NdFeB und andere Permanentmagnete aus Seltenen Erden; eingesetzt für Magnete, Motorrotoren, Lautsprecher und ähnliche Teile.

Dokumentation & Handbücher

• Benutzerhandbücher, Datenblätter und Produktbroschüren sind modellbezogen auf den Produktseiten verfügbar; die dokumentation listet Bedienungsanleitungen, Sicherheits- und Integrationshinweise.

Technische Daten (Beispiel DXME-25C20)

• Modell: DXME-25C20
• Eingangsleistung: AC 220 ± 20 V, 50–60 Hz, 30 A
• Max. Ausgangsstrom: 30.000 A
• Ladespannungsbereich: DC 50–2500 V
• Wiederholpräzision der Ladespannung: ±1 V
• Ladezeit: 5 s (typisch)
• Kondensatorkapazität (Beispiel): 2000 μF (andere Modelle bieten wählbare Bankkonfigurationen)
• Max. Energie (Beispiel DXME-25C20): 6250 J
• Gehäusemaß Beispiel: 500 B × 1000 T × 1400 H (mm)
• Gewicht (Beispiel DXME-25C20): 300 kg
• Bediensprachen/UI: Chinesisch oder Englisch; HMI/PLC-Optionen verfügbar
• Kühlung: Wasserkühlung für integrierte Arbeitsplätze; separater Industrie-Wasser-Chiller (z. B. DX-1W: Eingangsleistung 1,41 kW, Kälteleistung 3,42 kW)
• Fluxmeter Beispiel (DX-820): AC 220 ± 20 V Eingang, 4-stelliges LCD, Bereich 0–400 mWb, Auflösung 0,1 μWb, Genauigkeit ±0,5% des Messwerts, RS232 & I/O
