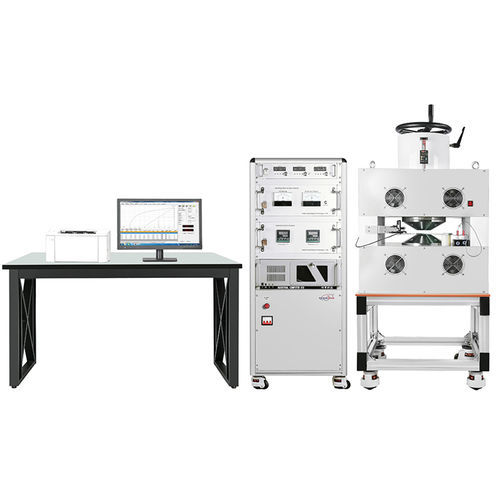

Remanenz-Messsystem DX-2012H series

Magnetautomatischfür permanentmagnetische Materialien

Das Messsystem für hartmagnetische Werkstoffe ist eine Prüfplattform für Dauermagnete, mit der magnetische Leistungsparameter gemessen und BH-Hystereseschleifen und Entmagnetisierungskurven für eine Vielzahl von Dauermagnetwerkstoffen erstellt werden können. Geprüfte Werkstoffe:

• Seltene Erden-Dauermagnetwerkstoffe (z.B. NdFeB)
• Metallische Dauermagnetwerkstoffe (z.B. AlNiCo, FeCrCo)
• Ferrit-Dauermagnetwerkstoffe (z.B. Bariumferrit, Strontiumferrit)
• Andere Dauermagnetarten (Mikropulvermagnete, Nanomagnete, Kunststoffmagnete, bearbeitbare Magnete)

Gemessene magnetische Leistung:

• Sättigungsmagnetisierungsfeldstärke (Hmax)
• Remanenz (Br)
• Koerzitivkraft (Hcb)
• Intrinsische Koerzitivkraft (Hcj)
• Maximales Energieprodukt ((BH)max)
• Rückgewinnungspermeabilität (μrec)
• Hystereseschleife und Entmagnetisierungskurve

Parameter des Messsystems für hartmagnetische Materialien (Beispiel: DX-2012H-Serie)

• Elektromagnet Modell
  • DX-2012H130: DXT130
  • DX-2012H150: DXT150
  • DX-2012H200: DXT200
  • DX-2012H250: DXT250
• Testnetzteil
  • DX-2012H130: 2kW
  • DX-2012H150: 3kW
  • DX-2012H200: 4kW
  • DX-2012H250: 8kW
• Fluxmeter Konfiguration
  • DX-2012H130: One DX-210B
  • DX-2012H150: Zwei DX-210B
• Magnetometer
  • Alle aufgeführten Varianten: DX-210H
• Datenerfassungskarte
  • PC6616
• Messsoftware
  • HMTest (Teilfunktionen) - einige Varianten: HMTest (alle Funktionen)
• Computer und Drucker
  • Dell Dimension E-520n Computer + HP1020 Laserdrucker
• Standardprobe
  • Eine AlNiCo-Standardprobe wird mitgeliefert
• Feste Spule
  • DX-2012H130: Eine B-Spule
  • DX-2012H150: Eine J-Spule
  • DX-2012H200: J-Spule + H-Spule
  • DX-2012H250: J-Spule + H-Spule
• Prüfkörperkategorie
  • DX-2012H130: AlNiCo, Ferrit
  • DX-2012H150 / 200 / 250: AlNiCo, Ferrit, NdFeB (und bei größeren Modellen auch SmCo)
• Probengröße (runde Probenbeispiele)
  • DX-2012H130: Durchmesser 3-100 mm; Dicke 3-50 mm
  • DX-2012H150: Allgemeine Dauermagnete 3-60 mm (H3 ~ 50 mm); Seltene Erden 5-20 mm (H5 ~ 15 mm)
  • DX-2012H200: Allgemeiner Permanentmagnet 3-90 mm (H3 ~ 50 mm); Seltene-Erde 5-30 mm (H5 ~ 20 mm)
  • DX-2012H250: Allgemeiner Permanentmagnet 3-120 mm (H3 ~ 50 mm); Seltene-Erde 5-50 mm (H5 ~ 30 mm)

Technische Merkmale/Spezifikationen:

• Hersteller: Dexinmag (Xiamen Dexing Magnet Tech. Co., Ltd.)
• Produktreihe / Modell: DX-2012H (Varianten: DX-2012H130, DX-2012H150, DX-2012H200, DX-2012H250)
• Primäre Messausgänge: Br, Hcb, Hcj, (BH)max, Hmax, μrec, BH-Hystereseschleife, Entmagnetisierungskurve
• Typische Hardware-Komponenten: Elektromagnet (DXT-Serie), Fluxmeter DX-210B, Magnetometer DX-210H, Datenerfassungskarte PC6616
• Steuerungs- und Analyse-Software: HMTest (teilweise/alle Funktionen je nach Konfiguration)
• Inbegriffen: Standard-AlNiCo-Probe, feste Spulen (B/J/H wie konfiguriert), Computer und Drucker (Dell + HP) im Standardpaket
