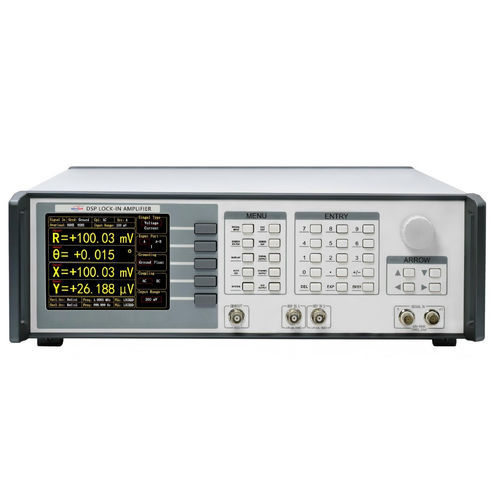

Signalverstärker DXA-203

StromSpannungDatenerfassung

Übersicht

Das DXA-203 ist ein leistungsfähiger digitaler Lock-in-Verstärker mit Abdeckung von DC bis 250 kHz, entwickelt für präzise synchrone Detektion, rauscharme Messungen und Mehrkanal-Demodulation. Er bietet hohe dynamische Reserve, flexible I/O und umfassende Analysefunktionen für Labor- und Messanwendungen.

Hauptmerkmale

• Frequenzbereich von DC bis 250 kHz mit hoher Frequenzgenauigkeit und Auflösung.
• Extrem niedriges Eingangsspannungsrauschen und weite Vollskala-Empfindlichkeit (von nV- bis Vrms-Bereich).
• Acht Demodulatoren für synchronisierte Mehrkanalmessungen und breite Messbandbreite.
• Integrierte Dual-Oszillatoren, synchrone Filter und wählbare Filterflanken für flexibles Signalprocessing.
• Umfangreiche Hilfs-E/A (mehrkanalige analoge Ein-/Ausgänge), Treiberfähigkeit und mehrere Kommunikationsschnittstellen (USB, Ethernet, RS-232, GPIB, WiFi).

PC-Software

Das DXA-203 stellt eine professionelle PC-Software bereit, mit der jeder Demodulator sowie Eingangs- und Ausgangskanal über Schaltpläne oder Bedienfelder konfiguriert werden können. Klare numerische Anzeigen und Echtzeit-Wellenformdarstellung sind enthalten. Messergebnisse lassen sich speichern und als CSV exportieren. APIs für Python, MATLAB und LabVIEW werden unterstützt.

Technische Spezifikationen

• Eingangssignal-Kanal: Eingangsbetrieb — Spannung: Single-ended oder differentiell; Strom: Single-ended.
• Vollskalensensitivität: 1 nV bis 5 Vrms.
• Bereichsstufen: 2 mV bis 5 V (insgesamt 7 Stufen).
• Eingangskopplung: DC oder AC.
• Eingangsimpedanz (Spannung): 10 MΩ || 25 pF. Eingangsimpedanz (Strom): 100 Ω oder 1 kΩ.
• Erdung der Eingangsschirmung: Erdung oder 10 kΩ floating.
• Dynamische Reserve: >130 dB.
• Verstärkungsgenauigkeit: 0,5% typisch, 1% max.
• Eingangsspannungsrauschen: 3,5 nV/√Hz (f ≥ 1 kHz); 2,5 nV/√Hz (f ≥ 10 kHz).
• Eingangsstromrauschen: 20 fA/√Hz (f = 97 Hz).
• ADC-Auflösung (Eingang): 24 bit.
• Ausgangssignal-Kanal: Frequenzbereich: DC – 250 kHz. Frequenzgenauigkeit: 2 ppm + 1 μHz. Frequenzauflösung: 1 nHz.
• Sinusamplitude: 0,1 μVrms bis 5 Vrms. Amplituden-Genauigkeit: 0,5% typisch, 2% max. Amplitudenauflösung: 0,1 μVrms.
• Treiberstrom: ±80 mA max. Ausgangsimpedanz: 50 Ω. Temperaturstabilität: <200 ppm/°C.
• Einstellbarer DC-Offset: -5 VDC bis 5 VDC.
• Synchroner Ausgang: 3,3 V TTL/CMOS Pegel (Ausgangsimpedanz 50 Ω). Zusätzliche Modulationsausgänge: AM / FM / PM. DAC-Parameter (Signalausgang): 16 bit, 32 MSPS.
• Referenzsignal-Kanal: Anzahl Referenzkanäle: 2. Referenzfrequenzbereich: 10 μHz – 250 kHz. Unterstützte Wellenformen: Rechteck oder Sinus. Referenzeingangsimpedanz: 1 MΩ.
• Referenzpegel (Rechteck): VIH zwischen 3 V und 5 V; VIL zwischen -0,1 V und 0,5 V. Sinusreferenz: Frequenz > 1 Hz; 300 mV < Vpp < 10 V.
• Phase: Auflösung: 1,0 μdeg. Phasenfehler: ±0,5° typisch, ±1° max. Temperaturdrift: <200 ppm/°C. Harmonikererkennung: 1–10000F (nF < 1,5 MHz).
• Erfassungszeit: Interne Referenz: sofortige Erfassung. Externe Referenz: 10 oder 100 Signalzyklen.
• Oszillator: Anzahl: 2. Genauigkeit: 0,3 ppm. Temperaturstabilität: 0,5 ppm/°C. Alterungsrate: <1 ppm/Jahr. Phasenrauschen: -145 dBc/Hz (@1 kHz).
• Demodulator: Anzahl: 8. Demodulator-Bitbreite: 64 bit. Zeitkonstantenbereich: 100 ns – 3 ks. Messbandbreite: 50 μHz – 1,6 MHz. Filterflankenoptionen: 6, 12, 18, 24, 30, 36, 42, 48 dB/oct. Wirksamer synchroner Filter <1000 Hz.
• Aux-Eingänge / -Ausgänge: AUX Eingang — 4-Kanal, Amplitude ±10 V mit 0,1 mV Auflösung, Eingangsimpedanz 1 MΩ, ADC: 16 bit, 150 kSPS. AUX Ausgang — 4-Kanal, Amplitude ±10 V mit 0,1 mV Auflösung, Treiberstrom ±30 mA max, DAC: 16 bit, 500 kSPS.
• Kommunikationsschnittstellen: RS-232 (DB-9 Buchse), USB 2.0 (480 Mbps), Ethernet RJ45 (1000 Mbps), WiFi Netzwerkinterface, GPIB (IEEE-488.2).
• Stromversorgung & Mechanik: Versorgungsspannung: 220–240 V AC (100–120 V AC optional). Leistungsaufnahme: 50 W typisch, 70 W max. Netzrauschunterdrückung: 70 dB @ 1 MHz. Abmessungen: 448 mm × 532 mm × 148 mm. Gewicht: 12 kg.
