Digitaler Gaussmeter DX-160

Teslameteranalog

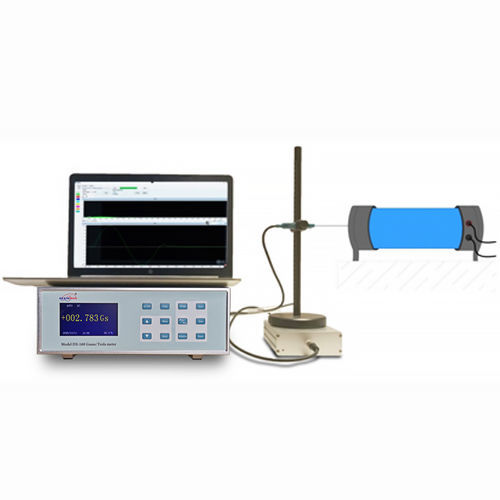

Das Messsystem für gepulste Magnetfelder kombiniert ein DX-160 Gaussmeter, einen Hochgeschwindigkeits-Signalerfasser und dedizierte Software zur Erfassung, Anzeige und Analyse gepulster Magnetfeldsignale in Echtzeit.

Systemzusammensetzung

• DX-160 Gaussmeter (Hauptmessgerät)
• Messsonde (Hall-Sonde)
• Hochgeschwindigkeits-Akquisition / Signalerfasser (netzwerkfähiger Datenlogger)
• Computer mit dedizierter Erfassungs- und Analyse-Software

Wesentliche Merkmale

• DX-160 Gaussmeter: misst und zeigt bis zu 6 Parameter gleichzeitig an; wählbare Einheiten (Gauss, Tesla, A/m oder Oe); helles VGA-Farbdisplay mit Menüführung und 5 ¾-stelliger Anzeige; hohe Auflösung (bis zu 1/600000) für die Beobachtung kleiner Änderungen (z. B. 0.0001 mT)
• Großer Messbereich: Messung bis ±100 KGs (10 T) möglich
• Gerätespeicher: großkapazitiver interner Speicher mit Verlaufssicht und Upload zum PC via RS-232
• Signalerfasser: hochpräzises A/D (24 Bit) mit großer Dynamik; konfigurierbare Abtastrate (einstellbar mit 1 Hz Auflösung); unterstützt kabelgebundene und drahtlose Netzübertragung; kann Daten autonom erfassen/speichern; unterstützt parallele Mehrgeräte-Synchronerfassung (optionale Synchronuhr-Schnittstelle)
• Software: anpassbare Abtastrate; automatische Puls-Erfassung und Alarmschwellen; wählbare Kanäle mit Wellenformanzeige und Zoom; Echtzeit-Anzeige von Ist-/Min-/Max-Werten; Zeit- und Frequenzbereichsdarstellung; Aufzeichnung und Export nach Excel

Eigenschaften / technische Daten

• Modell: DX-160
• Messbereich: ±100KGs (10 T)
• Bereichsumschaltung (Auto): 0.6 mT, 30 mT, 300 mT, 3 T, 10 T
• DC-Auflösung (je nach Bereich): 0.6 mT → 0.01 µT; 30 mT → 0.0001 mT; 300 mT → 0.001 mT; 3 T → 0.01 mT; 10 T → 0.1 mT
• AC-Auflösung: 0.1 Gs / 10 µT
• Genauigkeit (Anzeige): DC: ±0,20% des Messwerts ± 0,05% des Bereichs (0–2 T); AC: ±1% des Messwerts ± 0,5% des Bereichs
• Frequenz: DC – 50 kHz
• Analogausgang: ±3 V F.S.
• Anschlüsse: Standard BNC
• Temperaturkoeffizient der Sonde: −(0.02% ± 1 Count)/°C
• Temperaturkompensationskoeffizient der Sonde: −(0.007% ± 1 Count)/°C
• Temperaturbereich: Betrieb 0°C bis 50°C; Lagerung −20°C bis 60°C
• Panelanzeige: 320 x 240 Pixel, 3,5-Zoll Full-View-Farbdisplay
• Kommunikationsschnittstelle: RS-232, Standard 9-poliger D-Sub-Stecker
• Netzversorgung: Spannung: 200/240 V; Frequenz: 50–60 Hz
• Signalerfasser (Kurzangabe): A/D-Auflösung 24 Bit; Genauigkeit 0.01% (Full Scale); Abtastratenoptionen bis 500 kHz/Kanal (Optionen beinhalten 1 MHz oder 50 kHz); wählbare Eingangsspannungsbereiche ±2.5 V, ±5 V, ±10 V; 8 DI / 8 DO TTL-kompatibel; 100 M Ethernet-Port (TCP/IP)
