Kalibrieranlage Gauss Meter/Tesla Meter Calibration System

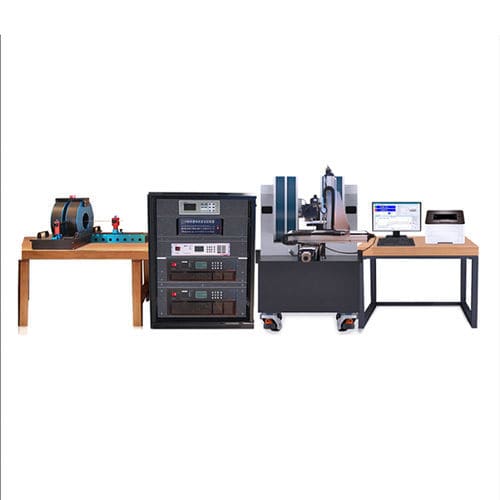

Das Kalibriersystem für Gauss-/Tesla-Meter Serie DXF ist eine komplette Lösung zur Kalibrierung von Magnetfeldmessgeräten und deckt 0 mT–2,5 T ab. Es vereint eine CNC-gesteuerte Feldgenerierungsplattform, ein werkseitig kalibriertes Gauss-/Teslameter, präzise lineare Stromquellen, eindimensionale Helmholtz-Spulen und einen hochuniformen Elektromagneten zur Unterstützung von Kalibrierungen in Schwach- und Starkfeldern für Labor und industrielle QM-Abteilungen.

Abdeckung und Messbereiche:

• Schwaches Feld: 0 mT – 10 mT (1D-Helmholtz-Spule + 48 W lineare Stromquelle) — Auflösung: 0,0001 mT; Genauigkeit: 0,01%.
• Mittlerer Bereich: 10 mT – 100 mT (1D-Helmholtz-Spule + 1700 W lineare Stromquelle) — Auflösung: 0,001 mT; Genauigkeit: 0,01%.
• Starkes Feld: 100 mT – 2,5 T (Elektromagnet + 1700 W lineare Stromquelle) — Auflösung: 0,001 mT; Genauigkeit: 0,05%.

Hauptmerkmale:

• Hochpräzise CNC-Feldgenerierungsplattform mit dualer elektronischer Steuerung für Referenzsonde und zu prüfende Sonde.
• System-Gaussmeter-Genauigkeit innerhalb ±0,05% vom Messwert; Systemauflösung bis zu 1/600.000.
• Fähig, DC-Magnetometer bis Klasse 0.2 und besser über 1 mT–2,5 T zu kalibrieren.
• Eisen‑Kobalt-Pol-Elektromagnet mit 6 mm Uniformitätszone und 0,01% Uniformität zur 3D-Teslameter-Prüfung.
• 1D-Helmholtz-Spulen erzeugen bis zu 100 mT mit 0,01% Uniformität in einer 20 mm Kugel für Quer-/Axialkalibrierungen im Schwachfeld.
• Spulen-Konstanten kalibriert gegen PT2026 NMR-Teslameter mit Konstantengenauigkeit bis 0,007%.
• Nationale Rückführbarkeit durch das NMR-Teslameter des Unternehmens, Kalibrierungen bis 0,001% möglich (gerätabhängig).

Funktionsprinzip:

• Starkfeld-Kalibrierung: Die CNC-Plattform steuert eine lineare Stromquelle, die den Elektromagneten antreibt; das System-Gaussmeter misst das Feld und liefert Closed‑Loop‑Feedback an die Steuerungssoftware, sodass der Strom automatisch auf den eingestellten Feldwert geregelt wird. Das System-Gaussmeter ist werkseitig gegen ein PT2026 NMR‑Magnetometer kalibriert.
• Schwachfeld-Kalibrierung: Axialfelder werden von einer 1D-Helmholtz-Spule erzeugt; Spulenparameter und Strom→Feld-Beziehung sind werkseitig mit einem PT2026 NMR-Gaussmeter kalibriert und als Parameter­tabelle zur direkten Auswahl standardisierter Felder verfügbar. Sonden können radial (quer) oder axial zur Verifikation in ±100 mT eingesetzt werden.

Systemaufbau und Hauptkomponenten:

• Gaussmeter
  • Bereich bis +30 T; Messauflösung 0,0001 mT.
  • Genauigkeit bis ±0,05% im Bereich 0,05 T–2,5 T; Temperaturkoeffizient bis 0,007%.
  • Geliefert mit hochpräziser Sonde; werkseitig gegen PT-2026 NMR kalibriert; Prüfbericht des China National Institute of Metrology verfügbar.
• DXF2035 Netzteil
  • Strombereich ±10 A; Ausgangsspannung bis 170 V.
  • Auflösung 0,1 mA (10 ppm der Skala); Genauigkeit ±(0,01% des Sollwerts + 0,01% der Skala) bei 23°C.
  • Temperaturkoeffizient <10 ppm/°C; Kurzzeitstabilität 10 ppm / 5 min; differentielle Linearität typisch 3 ppm.
• DXF2005 Netzteil
  • Strombereich ±1,2 A; Auflösung 10 μA (10 ppm).
  • Genauigkeit und Stabilität ähnlich DXF2035 (±(0,01% Soll + 0,01% Skala), <10 ppm/°C; 10 ppm / 5 min).
• Helmholtz-Spule
  • Erzeugt axiales Feld bis 100 mT mit Uniformität <100 ppm in einer 20 mm Kugel; Spulenparameter werkseitig mit PT2026 kalibriert.
  • Ermöglicht gleichzeitige Kalibrierung axialer und transversaler Sonden im Schwachfeld.
• Elektromagnet
  • Pol-Durchmesser 220 mm; Polfläche 70 mm; Polabstand 10 mm für Beobachtung/Operation.
  • 6 mm kreisförmige Uniformitätszone <0,03% ; Maximalfeld >2,5 T; offener Typ, natürliche Kühlung.
• Zero Gaussian Cavity
  • Importierte YA-111-Kammer, die eine annähernd feldfreie Umgebung bietet; Abschirmwirkung >0,0001 mT für wiederholbare Nullreferenzen.
• Hilfs-Klemmvorrichtung
  • 8‑achsig verstellbare Vorrichtung für präzise Winkelanpassung und Zentrizität während der Rotation; optionaler 360°-Drehtisch; geeignet für 1D/2D/3D Hall‑Sensoren ohne manuelles Nachspannen.
• Zertifikate
  • Gaussmeter-Kalibrierzertifikat; Netzteil-Kalibrierzertifikat; Spulen-Kalibrierzertifikat; Elektromagnet-Kalibrierzertifikat; NMR (PT‑Serie) Rückführigkeitsdokumente.

Technische Daten:

• Messbereiche: 0 mT–2,5 T (Schwach- und Starkfeldabschnitte).
• Maximaler Gaussmeter-Bereich: bis +30 T; Auflösung bis 0,0001 mT.
• Typische Gaussmeter-Genauigkeit: ±0,05% (0,05 T–2,5 T); NMR-referenzierte Kalibrierungen bis 0,001% je nach Gerät.
• Helmholtz-Spule: max. 100 mT; Uniformität <100 ppm in 20 mm Kugel.
• Elektromagnet: >2,5 T max; 6 mm Uniformitätszone 0,01% (Eisen‑Kobalt‑Pol-Design).
• Netzteile: DXF2035 (±10 A, 170 V, 0,1 mA Auflösung, 10 ppm Kurzzeitstabilität); DXF2005 (±1,2 A, 10 μA Auflösung).
• Spulen-Konstante rückführbar auf PT2026 NMR; Konstanten-Genauigkeit bis 0,007%.
• Nullfeld-Abschirmung: YA-111-Kammer, Abschirmwirkung >0,0001 mT.

Zertifizierungen:

• Werks- und nationale Rückführbarkeit: PT2026 NMR-referenzkalibrierungen und Berichte des China National Institute of Metrology verfügbar für Gaussmeter, Netzteile und Spulen-Konstanten.
