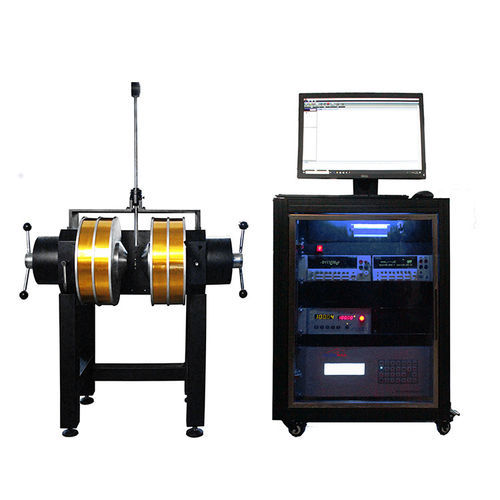

Widerstand-Messsystem DX-9000 seriesspez. WiderstandHall-Effektdurch Leitfähigkeit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Physikalische Größe
- spez. Widerstand, Widerstand, Hall-Effekt
- Technologie
- Magnet, durch Leitfähigkeit
- Funktionsmodus
- automatisiert
- Gemessenes Produkt
- für Halbleiter, für magnetostriktive Materialien
- Anwendung
- für Industrieanwendungen, Labor, für Komponentenprüfungen
- Weitere Eigenschaften
- konfigurierbar
Beschreibung
Übersicht
Funktionen
Hauptmerkmale
Verfügbare Konfigurationen und Hauptfähigkeiten
Technische Daten
- Die DX-9000-Serie ist ein vollautomatisches Messsystem für elektrische Transporteigenschaften zur Charakterisierung des Halleffekts, der Magnetowiderstands (R–H), temperaturabhängigen Widerstände (R–T) und I–V‑Kennlinien. Es integriert präzise Messinstrumente (z. B. Keithley), wählbare Magnetfeldquellen (Elektromagnete oder flüssigheliumfreie supraleitende Magnete), konfigurierbare Probenhalter und automatisierte Prüfsoftware für reproduzierbare Messungen.
Funktionen
- Messung des Halleffekts, R–H‑Kennlinien (Widerstand vs. Magnetfeld), R–T‑Kennlinien (Widerstand vs. Temperatur) und I–V‑Kennlinien (Resistivität).
- Abgeleitete Parameter: Flächenwiderstand, Resistivität, Hall‑Konstante, Hall‑Mobilität, Ladungsträgerkonzentration und Leitfähigkeitstyp.
- Erzeugung charakteristischer Ausgaben: temperatur- oder feldabhängige Parameterkurven; I–V‑Kurven bei unterschiedlichen Feldern und Temperaturen; R–H‑ und R–T‑Diagramme für Analyse und Berichterstellung.
Hauptmerkmale
- Messungen von Resistivität, Hall‑Konstante und Hall‑Mobilität entsprechen dem ASTM‑F76‑Standard.
- Breite Messbereiche für Widerstand und Resistivität je nach Konfiguration (von ultraniedrig ≈100 nΩ bis zu hohen Widerständen bis zu 100 GΩ in speziellen Konfigurationen).
- Einsteckbare Probenkarte mit mitgelieferter Vierpunktkarte zur Vereinfachung der Probenmontage und Reduktion des Elektrodenaufwands.
- Standardkonfiguration misst zwei Proben gleichzeitig; optionale Erweiterung auf vier Proben möglich.
- Automatisierte Messabläufe und Berechnungen über dedizierte Software; ein typischer Halleffekt‑Datensatz ist in etwa 3 Minuten verfügbar.
- Hochstabiler Magnetfeldbetrieb (24‑h‑Stabilität < ±0,5 G) mit sanftem Null‑Durchgang; Netzteil des Elektromagneten mit integriertem Gaussmeter und Feineinstellung (0,1 G Auflösung; Beispiel Rampenzeit 0→1 kG in ~20 s).
- Wählbare Temperaturregelungsoptionen ermöglichen Hall‑ und Widerstandsmessungen über breite Temperaturbereiche.
Verfügbare Konfigurationen und Hauptfähigkeiten
- Standard‑Systeme (Modelle): DX-9003, DX-9005, DX-9007 — Mobilität bis ~1×10^5 cm^2/Vs; Ladungsträgerkonzentration ~6×10^12 bis 6×10^21 cm^-3; Resistivitätsbereich 5×10^-7 bis 5×10^2 Ω·cm.
- Hochempfindliche Systeme (Modelle): DX-9003HS, DX-9005HS, DX-9007HS — Mobilität bis ~1×10^6 cm^2/Vs; Ladungsträgerkonzentration bis ~6×10^23 cm^-3; Resistivität bis ~5×10^-9 Ω·cm.
- Hochwiderstands‑Systeme (Modelle): DX-9003HR, DX-9005HR, DX-9007HR — Ladungsträgerkonzentration von ~6×10^8 bis ~6×10^23 cm^-3; Resistivität bis ~5×10^6 Ω·cm; Widerstandsmessung bis 10 GΩ.
- Temperaturumgebungsoptionen: Einpunkt‑Flüssigstickstoff‑Box (77 K); Flüssigstickstoff‑Thermostate (Standard 80–325 K; Hochtemperatur 80–500 K); Umlaufkühlschränke (4 K–325 K oder 10 K–325 K); Hochtemperaturofen (325 K–1000 K).
- Magnetfeldumgebungen: Raumtemperatur‑Magnete/Elektromagnete (z. B. 1 T @10 mm; 2,4 T @10 mm; 2,6 T @10 mm je nach Modell); temperaturvariable Kryostate (z. B. 0,44 T @ LN2 bis 2,0 T @ LN2 je nach Modell; 0,26–1,5 T für geschlossene Zyklus‑Kühlschränke je nach Typ).
- Optionale Komponenten: flüssigheliumfreie supraleitende Kryoplattformen (CFMS‑Serie, 5 T–18 T, 1,6 K–400 K), optische Optionen (Polar‑Kopfpol, lichtabschirmende Box mit optischem Pfad), Rotationsmechanismus, Vakuumpumpe, Umlaufwasser‑Kühlaggregat und zusätzliche Temperatur/‑Feld‑Optionen.
Technische Daten
- Serie / Modelle: DX-9000‑Serie (Standard, HS, HR Varianten: DX-9003/9005/9007; DX-9003HS/9005HS/9007HS; DX-9003HR/9005HR/9007HR).
- Gemessene Größen: Halleffekt, Magnetowiderstand (R–H), temperaturabhängiger Widerstand (R–T), I–V‑Kennlinien.
- Abgeleitete Parameter: Flächenwiderstand, Resistivität, Hall‑Konstante, Hall‑Mobilität, Ladungsträgerkonzentration, Leitfähigkeitstyp.
- Widerstandsmessbereiche (je nach Konfiguration): Standard ≈ 10 mΩ – 10 MΩ; Hochempfindlich ≈ 0,1 mΩ – 10 mΩ (Niederwiderstands‑Option 100 nΩ – 10 mΩ); Hochwiderstand 0,1 mΩ – 10 GΩ.
- Stromquellen‑Fähigkeit: Standard/HS ±50 pA – ±1,05 A (z. B. ±1,05 A @ ±21 V, ±105 mA @ ±210 V); HR ±0,1 pA – ±0,1 A; Messauflösung: HS/Standard bis 10 pA / HR bis 10 fA.
- Spannungsquelle / Messung: Bereichs‑ und Auflösungsbeispiele: Standard minimale Auflösung 0,1 μV (±0,1 μV – ±200 V); HS ±1 nV – ±100 V; HR ±1 nV – ±100 V.
- Resistivitätsbereiche: Standard 5×10^-7 – 5×10^2 Ω·cm; HS 5×10^-9 – 5×10^2 Ω·cm; HR 5×10^-9 – 5×10^6 Ω·cm.
- Mobilitätsbereiche: Standard bis ~1×10^5 cm^2/Vs; HS/HR bis ~1×10^6 cm^2/Vs (modellabhängig).
- Ladungsträgerkonzentrationsbereiche: Standard ~6×10^12 – 6×10^21 cm^-3; HS bis ~6×10^23 cm^-3; HR von ~6×10^8 – 6×10^23 cm^-3 (modellabhängig).
- Magnetfeldstabilität: 24‑h‑Stabilität < ±0,5 G; integriertes Gaussmeter und Feineinstellung; sanfter Null‑Durchgang.
- Maximale Probengrößen (Beispiele pro Variante): 10 × 10 × 3 mm; 30 × 30 × 3 mm; 50 × 50 × 3 mm.
- Anzahl gleichzeitig messbarer Proben: Standard 2 (erweiterbar auf 4); HS/HR typischerweise Einzelprobenkonfiguration für hohe Empfindlichkeit/hohen Widerstand.
- Typische Stellfläche (Beispiele): 2 m × 1,5 m; 5 m × 2 m (je nach Konfiguration).
- Hinweis zur Messgenauigkeit: Unter den angegebenen Annahmen (Probendicke 100 nm, Feld 10 000 Gauss, Korrekturfaktor 1): Widerstandsmessgenauigkeit ≈2 %; Resistivität, Hall‑Konstante, Ladungsträgerkonzentration und Mobilität ≈5 %.
