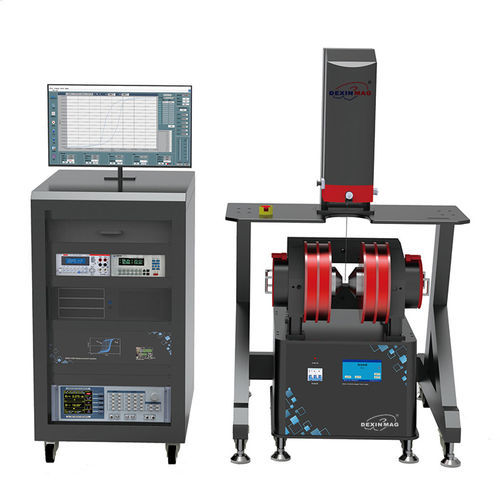

Vibrationsproben-Magnetometer DXV-8000 VSM

Überblick

Das DXV-8000 VSM (Vibrating Sample Magnetometer) ist ein Laborinstrument zur Messung magnetischer Eigenschaften einer Vielzahl von Probenformen (Dünnschichten, Flüssigkeiten, Pulver, Massestücke). Es ist für Mehrschichtfilme und Materialien mit kleinem magnetischem Moment optimiert und unterstützt konfigurierbare Module für Magnetfeld und Temperatur.

Messbare Proben und Messergebnisse

• Messbare Proben: natürliche magnetische Materialien, partikulare Legierungen, magnetische Halbleiter, magnetische Filme, thermomagnetische Materialien usw.
• Messwerte: Magnetisierungskennlinien, Hysteresekurven (M-H), magnetisches Moment vs. Zeit/Temperatur/Winkel, Curie‑Temperatur, supraleitender Übergang (mit Nieder‑Temperatur‑Option), FORC‑Messungen (first-order reversal curve).

Hauptfunktionen

• Hystereseschleifen (M-H): Bestimmung von Koerzitivkraft, Remanenz und Sättigungsmagnetmoment.
• Temperaturabhängige Messung des magnetischen Moments (M-T) einschließlich supraleitendem Übergang (Nieder‑Temperatur‑Option) und Curie‑Temperatur (Hoch‑Temperatur‑Option).
• Unterstützung von FORC‑Messungen.
• Probendrehung: motorisierte, kontinuierliche 360°‑Drehung für winkelabhängige Messungen.
• Hochpräziser Laser‑Abstandssensor: minimale Auflösung 1 µm, erkennt Amplitudenänderungen von 1 µm.
• Hohe Amplitudenstabilität und automatische, hochgenaue Probennachzentrierung mit guter Reproduzierbarkeit.
• Schnelle Datenerfassung: magnetisches Moment, Magnetfeld und Temperatur können kontinuierlich in 10 ms‑Intervallen erfasst werden.
• Unterstützung für vektorielle Messung des magnetischen Moments (optional) zur Messung von Vektorkomponenten und anisotropen Materialien.
• Modulare Optionen: verschiedene Magnetfeld‑ und Temperaturmodule (Elektromagnete, Kryostate, Hochtemperaturöfen, integrierte Thermostate, Vektorspule) zur Erweiterung des Messbereichs.
• Software: LabVIEW‑basierte Implementierung für einfache Bedienung und kundenspezifische Skripterstellung.

Weitere Systemoptionen und Zubehör

• Vektorspulen‑Option: gleichzeitige X‑ und Y‑Vektormessung für anisotrope magnetische Materialien; kompatibel mit Nieder‑ und Hochtemperaturmessungen.
• Probenstangen‑Standards: Unterstützung mehrerer speziell ausgelegter Probenstangen für Dünnschichten, Flüssigkeiten, Pulver und Massestücke.
• Weiteres Zubehör (Beispiele): Temperaturregler (Thermostat), mechanische Pumpe (Großvakuum), Molekularpumpe (Hochvakuum), Flüssigstickstofftank mit Zuleitung, Zuleitung für Kühlung, Wasserkühler (für Magnet und Geräte), Hochtemperatur‑Probenstange, Einweg‑Probenbehälter.

Technische Spezifikationen

• Magnetisches Moment — Messbereich: 34×10^-9 emu ~ 10^3 emu
• Magnetisches Moment — Stabilität: ±0,05% / Tag
• Magnetisches Moment — Reproduzierbarkeit: ±0,5%
• Magnetisches Moment — Genauigkeit: ±1%
• Magnetisches Moment — Empfindlichkeit: 1×10^-7 emu
• Magnetisches Moment — Rauschen (10 s/pt RMS): 30 nemu
• Magnetisches Moment — Rauschen (10 s/pt P-P): 80 nemu
• Probenmasse: 0 g – 10 g
• Vibrationsamplitude: 5 mm – 10 mm
• Vibrationsfrequenz: 55 – 85 Hz
• Gemessene Rauschuntergrenze (typisch): im Bereich 10^-8 emu (z. B. 3×10^-8 emu bei 10 s/Punkt; gemessene 23,9 nemu RMS bei 10 s Erfassungsintervall)
• Elektromagnet‑Optionen: Dexinmag Push‑Pull‑Elektromagnete mit 6 festen Polabständen (7,5 mm, 12 mm, 20 mm, 25 mm, 28 mm, 50 mm) — Modelle DXWDS-130 und DXWDS-225.
• Magnetleistung (Raumtemperatur): DXWDS-130 → 2.8 T; DXWDS-225 → 3.2 T
• Magnetleistung (Nieder‑Temperatur‑Option): DXWDS-130 → 2.1 T; DXWDS-225 → 2.4 T
• Magnetleistung (Hoch‑Temperatur‑Option): DXWDS-130 → 1.7 T; DXWDS-225 → 2.4 T
• Magnetleistung (Hoch‑ & Nieder‑Temperaturmessung): DXWDS-130 → 2.1 T; DXWDS-225 → 2.6 T
• Magnetgenauigkeit: 1%
• Magnetauflösung: 1 mOe
• Magnetstabilität: 100 mOe
• Feldänderungsrate: bis zu 10.000 Oe/s
• VSM‑Kryostat (Optionen): Flüssighelium min. 4,2 K; Flüssigstickstoff min. 77,6 K; Temperaturregelgenauigkeit 0,1 K; Auflösung 0,001 K; Rauschen ~60 nemu; Probenraum 7 mm
• VSM Hochtemperaturofen: Temperaturbereich Raumtemperatur – 1273 K; Regelgenauigkeit 0,5 K; Auflösung 0,001 K; Rauschen ~100 nemu; Probenraum 7 mm
• VSM integrierter Hoch-/Niedertemperatur‑Thermostat: Temperaturbereich 100 K – 950 K; Regelgenauigkeit 0,5 K; Auflösung 0,001 K; Rauschen 60–100 nemu; Probenraum 7 mm
• Datenakquisition: kontinuierliche Erfassungsintervalle bis 10 ms
• Probenrotation: 360° kontinuierlich per Motor
• Auflösung des Laser‑Abstandssensors: 1 µm (minimal)
