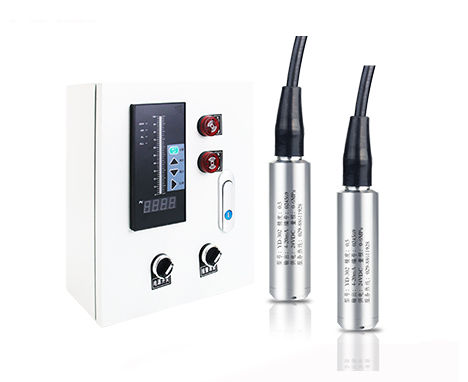

Programmierbarer Niveauregler XY

mit Relais-AusgangEchtzeitüberwachungfür Tanks

Produktübersicht Das XY Series Niveausteuergerät ist ein zentrales Bedienfeld zur Fernüberwachung von Flüssigkeitsständen und zur Steuerung von Pumpen und Ventilen. Es nimmt standardmäßige 4-20 mA Signale von Füllstandssensoren, Drucksensoren oder Schwimmern auf, zeigt den aktuellen Pegel in Echtzeit auf einem LED-Digital- oder Digital+Balkendiagramm an und stellt konfigurierbare Relaisausgänge zum Starten/Stoppen von Pumpen, Betätigen von Ventilen oder Auslösen von Alarmen bereit. Für Leitwarte und Feldinstallationen ausgelegt, verringert es manuelle Vor-Ort-Kontrollen.

Hauptmerkmale

• Echtzeit-Pegeldarstellung — LED-Digital- oder Dual-Digital + Balkenanzeige zur sofortigen Visualisierung von Pegel/Volumen.
• Flexible Eingangskompatibilität — Standardmäßiger 4-20 mA Eingang; andere Signalarten auf Anfrage.
• Vor-Ort programmierbare Sollwerte — Obere und untere Schalt-/Alarmpunkte über Bedientasten an der Front einstellbar; kein PC erforderlich.
• Relaisausgänge für Direktsteuerung — Mehrere Relaiskontakte (feldverstellbar; übliche Auslegung ≥ 5 A) für Pumpen, Magnetventile, Alarme oder Aktoren.
• Manuell/Automatik-Betrieb — Frontseitige manuelle Übersteuerung für Wartung sowie automatischer Betrieb im Normalbetrieb.
• Kommunikationsoptionen — Optional RS-485 (Modbus) oder 4-20 mA Rücksendung zur SCADA/BMS-Integration.
• Robustes Gehäuse — Metall- oder Polycarbonat-Wandgehäuse; wetterfeste und explosionsgeschützte Varianten verfügbar.

Technische Daten

• Eingangssignal — 4-20 mA (Standard); andere Signale auf Anfrage.
• Anzeigeart — LED-Digital oder Digital + Balkendiagramm.
• Steuerausgänge — Relaiskontakte (2 oder mehr, feldverstellbar; übliche Nennlast 5 A oder höher).
• Steuermodi — Manuell / Automatisch.
• Programmierbare Sollwerte — Obere und untere Grenzwerte vor Ort einstellbar.
• Stromversorgung — AC 220 V Standard; DC 24 V optional.
• Gehäuse — Metall oder Polycarbonat, Wandmontage; wetterfeste/ex-geschützte Ausführungen optional.
• Optionen — RS-485 (Modbus), 4-20 mA Rücksignal, zusätzliche I/O.

Gesteuerte Geräte

• Pumpen (Arbeits-/Reservebetrieb, Lead-Lag)
• Magnetventile
• Alarmsummer und Signalleuchten
• Lüfter und Belüftungsanlagen
• Motorisierte Ventile und Aktoren

Einsatzbereiche

• Wasser & Abwasser — Pumpstationen, Hebeanlagen, Behandlungstanks
• Gebäude & Anlagen — Wassertürme, Sickerschächte, Dachbehälter, Kesselvorratswasser
• Industrieprozesse — Chemielager, Lebensmittelverarbeitung, Öl/Wasser-Trennung
• Landwirtschaft & Bewässerung — Reservoir-Regelung, Steuerung von Beregnungspumpen
• Brandschutz — Überwachung von Löschwassertanks und Pumpensteuerung

Typische Optionen

• Wetterfeste Ausführungen und NEMA/IP-geprüfte Gehäuse
• Explosionsgeschützte Gehäuse
• RS-485 Modbus Kommunikation
• 4-20 mA Rücksignal und zusätzliche I/O-Module
