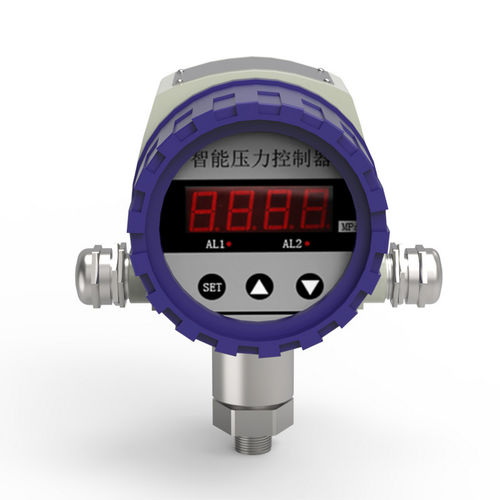

Gasdruckcontroller YD‑4

für HLKfür Pipelinedigital

Kurzbeschreibung
Der Ex‑geschützte digitale Druckregler YD‑4 von YUNYI vereint Druckmessung, Echtzeit‑Anzeige, analoge Übertragung und Alarm/ Steuerungs‑Ausgänge in einem kompakten, explosionsgeschützten Gehäuse. Mit intelligentem Mikrocontroller und importiertem US‑Drucksensor bietet das Gerät hohe Messgenauigkeit und zuverlässigen Betrieb in gefährlichen Industrieumgebungen.

Wesentliche explosionsschutz‑ und sicherheitstechnische Merkmale

• Zertifizierung Ex d II C T6 Gb – geeignet für Zone 1 und Zone 2.
• Verstärktes Druckguss‑Aluminiumgehäuse mit verdickten Wänden; optionales blitzschutzgeprüftes Schaltungsdesign.
• Eingebaute Schutzfunktionen: Verpolungsschutz, Überspannungsschutz, Überstromschutz und Leckageschutz.
• Schutzart bis IP65 (je nach Konfiguration) – staub‑ und strahlwasserbeständig.

Integrierte Steuerung & Kommunikation

• Messbereich — −0,1 ~ 0 ~ 260 MPa (wählbar)
• Genauigkeit — 0,2% FS ±1 (Optionen 0,5% oder 0,25% FS)
• Abtastrate — 3 Messwerte/s
• Versorgungsspannung — AC85~260V oder DC24V
• Stromaufnahme — < 3W
• Anzeige — 0,56" rote 4‑stellige LED (LCD oder Digitalröhre optional)
• Betriebsumgebung — 0 ~ +70°C, ≤85% rF
• Kontaktkapazität — AC220V 3A

Signal‑Ausgangsoptionen

• Analoger Ausgang: 4‑20mA, 0‑5V, 0‑10V (wählbar).
• Digitale Kommunikation: RS485 (Modbus) – unterstützt gleichzeitige 4‑20mA‑ und RS485‑Ausgabe.
• HART‑Protokoll: optional.
• Steuerausgänge: Standard 2‑Kanal‑Alarmrelais oder kundenspezifische Mehrpunktsteuerung.

Wesentliche Vorteile

• All‑in‑one‑Funktion – Messung, Anzeige, analoge Übertragung und Relaissteuerung in einem Gerät.
• Feldkonfigurierbare Parameter – Messbereich, Alarmgrenzen und weitere Einstellungen vor Ort ohne Werkskalibrierung einstellbar.
• Hohe Zuverlässigkeit – voll digitale Elektronik mit manueller Nullrückstellung für stabile, driftarme Leistung; ausgelegt für Stöße, Vibration und korrosive Umgebungen.
• Niedriger Energieverbrauch – sehr energiesparende intelligente Steuerung.

Anwendungen

• Petrochemie und Erdgasverarbeitung (Raffinerien, Pipelines, Lager).
• Kommunale Technik (Wasseraufbereitung, Gasverteilung).
• Gebäudeautomatisierung (HLK, Kesselsteuerung).
• Industriemaschinen und Hydrauliksysteme.
• Kraftwerks‑ und Metallurgieanlagen.

Einfache Inbetriebnahme vor Ort

• Direktanschluss an Leitungsdruckanschluss; Parametereinstellung über Fronttasten (kein PC erforderlich).
• Ober- und Unteralarmgrenzen über Frontpanel einstellen.
• Ingenieur‑Einheiten wahlweise (kPa, MPa, bar, psi usw.).
• Setpoints und Hysterese anpassen, um Kontaktprellen zu vermeiden.
• Ein-Tasten‑Nullrückstellung zur Erstkalibrierung.

Individualisierungsoptionen

• Anzeigetyp: LCD oder Digitalsäule (kundenseitig wählbar).
• Gehäuse: 100 mm Edelstahl‑Manometergehäuse oder explosionsgeschütztes Digitalgehäuse.
• Gewindeanschluss: M20×1.5 (Standard) oder kundenspezifische Gewindearten.
• Sensorwerkstoff: 304 Edelstahl (Standard) oder andere Werkstoffe nach Spezifikation.
• Genauigkeitsklassen verfügbar: 0,5% oder 0,25% FS.

Technische Daten

• Modell: YD‑4
• Messbereich: −0,1 ~ 0 ~ 260 MPa (wählbar)
• Genauigkeit: 0,2% FS ±1 (Optionen: 0,5% oder 0,25% FS)
• Abtastrate: 3 Messwerte/s
• Versorgung: AC85~260V oder DC24V
• Leistungsaufnahme: < 3W
• Anzeige: 0,56" rote 4‑stellige LED (LCD oder Digitalröhre optional)
• Betriebstemperatur: 0 ~ +70°C, ≤85% rF
• Kontaktkapazität: AC220V 3A
• Schutzart: IP65 (je nach Konfiguration)
• Explosionsschutzklasse: Ex d II C T6 Gb
• Analoge Ausgänge: 4‑20mA, 0‑5V, 0‑10V (wählbar)
• Digitale Ausgänge: RS485 (Modbus); HART optional
• Steuerausgänge: Standard 2‑Kanal‑Alarm, kundenspezifische Mehrpunktsteuerung verfügbar
• Gewindeanschluss (Standard): M20×1.5
• Sensorwerkstoff (Standard): 304 Edelstahl
