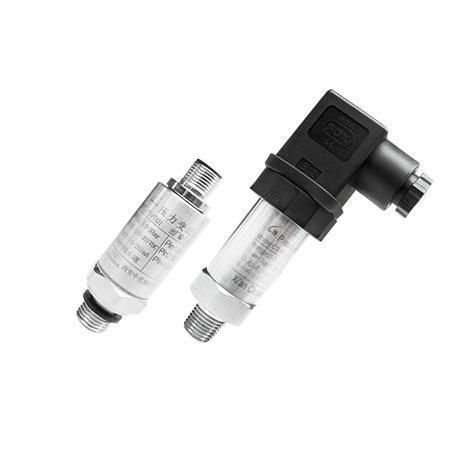

Relativdruckmessumformer CS-PT831

Dünnschicht4-20 mAmit Spannungsausgang

Der CS-PT831 ist ein kompakter Sputter-Film-Drucktransmitter, entwickelt für allgemeine industrielle Druckmessungen. UL-zertifizierte Varianten sind verfügbar und decken typische Bereiche von 0–25 bis 800 bar (Messdruck) ab; UL-Optionen beinhalten z. B. 0–50 … 400 bar. Der Transmitter ermöglicht konfigurierbare Druckeinheiten und verschiedene Prozessanschlüsse für unterschiedliche Einsatzanforderungen.

Wesentliche Merkmale

• Sputter-Film-Sensorelement
• Hohe Überlast- und Berstdruckfestigkeit
• Vollverschweißte Konstruktion (kein O-Ring) zur Beseitigung von Leckagerisiken
• Messbereich: 0–25 … 800 bar (Messdruck)
• Genauigkeit: 0,5 % BFSL
• Ausgangsoptionen: 4–20 mA, 0,5–4,5 V
• Schutz gegen Überspannung und Verpolung
• Elektrischer Anschluss: DIN 43650 C (M12-Option verfügbar)

Anwendungen

• Allgemeine Druckmessung und Prozesssteuerung
• Maschinenbau und Mess-/Regeltechnik
• Hydraulik- und Pneumatiksysteme
• Drucküberwachung in Bau- und mobilen Maschinen

Leistung und Prüfbedingungen

• Prüfbedingungen (Beispiel): Temperatur 25℃; Versorgung 5 VDC oder 12 VDC; relative Luftfeuchte 45 %–75 %; Umgebungsluftdruck 86 kPa–106 kPa
• Aufbau und Abmessungen: siehe Produktdiagramme auf der Produktseite
• Elektrische Anschlussdetails: DIN 43650 C (Diagramm auf der Produktseite verfügbar)

Spezifikationen

• Modell: CS-PT831
• Sensortyp: Sputter-Film-Drucksensor
• Messbereich (Messdruck): 0–25 … 800 bar (konfigurierbar)
• Genauigkeit: 0,5 % BFSL
• Ausgang: 4–20 mA; 0,5–4,5 V
• Elektrischer Anschluss: DIN 43650 C (M12-Option)
• Schutz: Überspannungs- und Verpolungsschutz
• Konstruktion: vollverschweißt, kein O-Ring (leckagearm)
• Zertifizierung: UL-zertifizierte Varianten verfügbar (z. B. Bereiche 0–50 … 400 bar)
