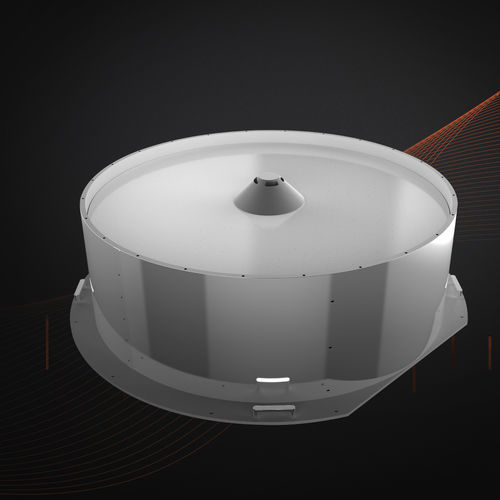

Drehbeschicker

Vibrationflexibelrotierend

Produktname
Rotierender flexibler Zuführer MTD-120-P01-B | MTD-080-P01-B | MTD-050-P01-B

Hauptvorteile

• Hohe Tragfähigkeit für große oder schwere Bauteile
• Geeignet für einen breiten Größen- und Gewichtsbereich
  • Größenbereich: 1–300 mm (modellabhängig)
  • Gewichtsbereich pro Teil: 1–300 g (modellabhängig)
• Kompatibel mit verschiedenen Materialien
  • Metall
  • Weicher Gummi
  • Glas
  • Keramik
  • Holz
  • Elektronische Bauteile
• Schneller Typwechsel
  • Universal-Mehrfachschalen für schnellen Wechsel und Materialleerung
• Effiziente Steuerung und Integration
  • Synchrones Multi-Bereich-Sharing für Störungsarmes Zuführen/Greifen
  • Flexible Konfiguration der Aktionslogik mit verschiedenen Zuführschemata

Parameter
Modell: MTD-120-P01-B | MTD-080-P01-B | MTD-050-P01-B
Abmessungen (L×B×H) mm: 1280×1234×428.9 | 880×834×378.9 | 580×534×328.9
Tablettabmessungen (Durchmesser×Höhe) mm: 1200×50 | 800×50 | 500×40
Gewicht: ca. 220 kg | ca. 170 kg | ca. 110 kg
Eingangsspannung: — | AC 220V | —
Max. Strom: — | 3 A | —
Betriebsarten: — | Rotation, Schütteln, Vibration | —
Betriebsfrequenz: — | 4–10 Hz | —
Betriebsgeräusch (Leerlauf): — | < 90 dB | —
Max. Belastung: — | 7 kg | —
Max. Teilgröße: ≤300 mm | ≤250 mm | ≤50 mm
Max. Einzelteilgewicht zum Rollen: ≤300 g | ≤250 g | ≤100 g
Antrieb: — | Standard, eingebaut | —
Kommunikation: PC-Schnittstelle / Modbus TCP; SPS I/O; Danikor-Trichter RS485/IO; Kunden-Trichter I/O

Beschreibung
Der rotierende flexible Zuführer ist für die flexible, hochrhythmische Zuführung unterschiedlicher Teiltypen und Materialien in industriellen Fertigungslinien ausgelegt. Er unterstützt große und schwere Teile, schnelle Umstellungen zwischen Varianten und mehrere Zuführschemata mit synchronem Multi-Bereich-Sharing zur Minimierung von Störungen. Typische Betriebsarten sind Rotation, Schütteln und Vibration. Das System kann modellabhängig mit einem eingebauten Antrieb geliefert werden und unterstützt PC-/Modbus-TCP-Kommunikation sowie standardisierte I/O- und RS485-Schnittstellen zur Trichterintegration. Die Konfiguration ermöglicht angepasste Aktionslogiken und Zuführungssequenzen für Montage- oder Bearbeitungszellen.

Technische Daten

• Maximal geeignete Bauteilabmessungen: bis zu 300 mm (modellabhängig)
• Max. Einzelteilgewicht beim Rollen: bis zu 300 g (modellabhängig)
• Verfügbare Tablettdurchmesser: 1200 mm, 800 mm, 500 mm
• Betriebsfrequenz (falls angegeben): 4–10 Hz
• Betriebsgeräusch (Leerlauf): < 90 dB
• Max. Belastung (falls angegeben): 7 kg
• Eingangsspannung (falls angegeben): AC 220V
• Kommunikationsoptionen: PC-Schnittstelle, Modbus TCP, RS485, I/O
• Antrieb: standardmäßiger integrierter Antrieb verfügbar (modellabhängig)
