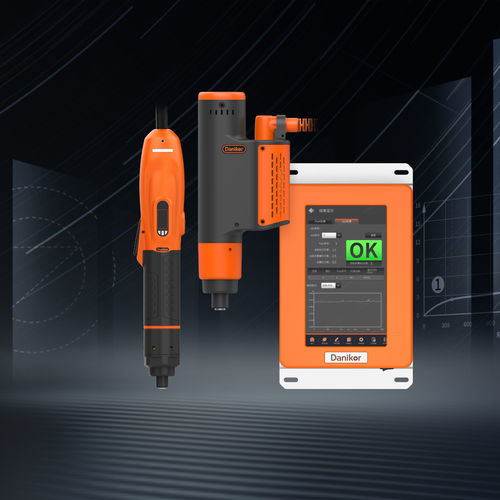

Elektroschrauber mit E-Kabel PTT-BSH series

PistolenDrehmomentkontrollemit Zähler

Produktübersicht
Entwickelt für hochzyklische industrielle Montageanwendungen, verfügbar in Hand‑ und Einbauversionen. Kompaktes, integriertes Antriebs‑ und Steuerungsdesign ermöglicht schnellen Einsatz und einfache Anpassung an Linienlayouts. Ausgestattet mit einem geschlossenen Regelkreis für die Drehzahl zur Gewährleistung stabiler Verschraubungen bei hohen Taktzahlen. Unterstützt mehrere Verschraubungsstrategien und Fehlervermeidungsfunktionen zur Sicherstellung konsistenter Montagequalität in kosteneffizienten Produktionslinien.

Wesentliche Merkmale

• Integrierter Antrieb & Steuerung — Integrierte Einheit macht einen externen Controller überflüssig, reduziert Ausfallpunkte und vereinfacht Inbetriebnahme und Wartung.
• Hochgeschwindigkeitsverschraubung — Strukturoptimierung kombiniert mit geschlossener Drehzahlregelung für kürzere Zykluszeiten und höheren Durchsatz.
• Vertikalwinkel‑Überwachung — Integriertes Hochpräzisions‑Gyroskop erkennt Neigungen in Echtzeit, stellt Rechtwinkligkeit sicher und schützt die Verschraubungsqualität bei hohen Geschwindigkeiten.
• Umfangreiche Kommunikationsschnittstellen — Unterstützung für RS485 und I/O; Verschraubungsdaten können erfasst und in Kundensysteme hochgeladen werden, um Rückverfolgbarkeit zu ermöglichen.
• Intuitive Bedienung — Integriertes Display zeigt Echtzeitstatus und Zählwerte; unterstützt 4S‑Schnellprogrammwechsel und programmgesteuerte Steck‑/Bitschalter für schnelle Umstellungen und Mix‑Line‑Betrieb.

Produktaufbau
Enthält ein Produktstrukturdiagramm, das die Hauptkomponenten und die Integration von Antriebs‑ und Steuerungsmodulen zeigt.

Produktmodellparameter — Handgerät (Tabellenformat)
Model | Max Torque (Nm) | Max speed (rpm) | Grip diameter (mm) | Size (mm) | Weight (kg) | Bit quick connector | Starting mode | Voltage | Accuracy
PTT-BSH-6000M-40-H1P-000-B | 0.06~0.6 | 1800 | 40 | 299 | 0.95 | Hex 1/4" | Trigger | 24Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0015N-40-H1P-000-B | 0.15~1.5 | 3000 | 40 | 299 | 1.1 | Hex 1/4" | Trigger | 48Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0030N-40-H1P-000-B | 0.3~3 | 2000 | 40 | 299 | 1.1 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0050N-40-H1P-000-B | 0.5~5 | 1000 | 40 | 311 | 1.15 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0100N-44-H1P-000-B | 1~10 | 1030 | 44 | 312 | 1.2 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0180N-44-S2P-000-B | 1.8~18 | 650 | 44 | 310.5 | 1.25 | S 3/8" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-6000M-40-H1D-000-B | 0.06~0.6 | 1800 | 40 | 308 | 0.95 | Hex 1/4" | Pushed | 24Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0015N-40-H1D-000-B | 0.15~1.5 | 3000 | 40 | 308 | 1.1 | Hex 1/4" | Pushed | 48Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0030N-40-H1D-000-B | 0.3~3 | 2000 | 40 | 308 | 1.1 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0050N-40-H1D-000-B | 0.5~5 | 1000 | 40 | 314 | 1.15 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0100N-44-H1D-000-B | 1~10 | 1030 | 44 | 320 | 1.2 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0180N-44-S2D-000-B | 1.8~18 | 650 | 44 | 320 | 1.25 | S 3/8" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%

Produktmodellparameter — Fest (Tabellenformat)
Model | Max Torque (Nm) | Max Speed (rpm) | Size (mm) | Weight (kg) | Bit quick connector | Voltage | Power | Accuracy
PTT-BSF-1800M-0-HM0-000-B | 0.02~0.2 | 3000 | 152.5*45*82.2 | 0.5 | HM | 24Vdc | 300W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-5000M-0-H10-000-B | 0.06~0.5 | 1800 | 166*45*82.2 | 0.95 | Hex 1/4" | 24Vdc | 300W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0010N-0-H10-000-B | 0.1~1 | 1200 | 166*45*82.2 | 1.1 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0030N-0-H10-000-B | 0.3~3 | 2000 | 184*45*82.2 | 1.1 | Hex 1/4" | 48Vdc | 600W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0050N-0-H10-000-B | 0.5~5 | 1000 | 196*45*82.2 | 1.15 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0100N-0-H10-000-B | 1~10 | 1030 | 195.8*45*82.2 | 1.2 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0180N-0-S20-000-B | 1.8~18 | 650 | 195.8*45*82.2 | 1.25 | S 3/8" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%

Technische Spezifikationen

• Drehmomentbereich (Serie): 0.02 ~ 18 Nm (Modelle decken Unterbereiche innerhalb dieses Bereichs ab).
• Verfügbare Versionen: Handgerät und Fest (onboard).
• Integrierter Antrieb & Steuerung — kein externer Controller erforderlich.
• Geschlossene Regelung der Drehzahl für Stabilität bei hohen Taktzahlen.
• Integriertes Hochpräzisions‑Gyroskop zur Überwachung des Vertikalwinkels und Vermeidung von Kippfehlern.
• Kommunikation: RS485 und I/O zur Datenerfassung und Hochladung in Kundensysteme.
• Anzeige und Bedienung: integriertes Display, Echtzeitstatus und Zählung, 4S‑Schnellprogrammwechsel, kompatibel mit Steck‑/Bitselektoren.
• Startmodi: Trigger und Pushed Varianten je nach Modell.
• Typische Spannungen in den Tabellen: 24Vdc und 48Vdc (modellabhängig).
• Leistung (feste Einheiten): Beispiele 300W und 600W (modellabhängig).
• Bithalter: Hex 1/4" oder S 3/8" oder HM je nach Modell.
• Genauigkeit: Für 10%~20% des Bereichs: 10%; Für ≥20%~100% des Bereichs: ≈7.5% (feste Einheiten geben ±10% / 7.5% Varianten je nach Bereich an).
