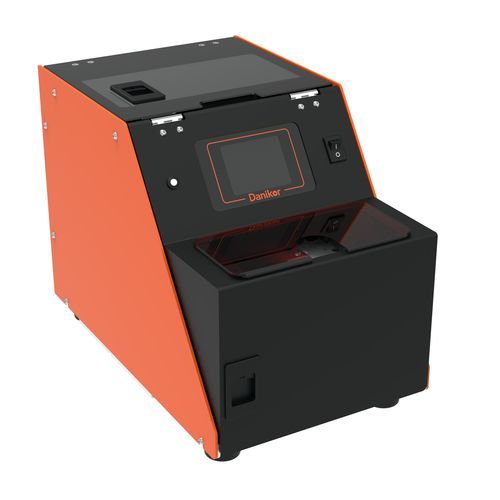

Trommelbeschicker FDH-SDT

Einschneckenfür Trichterfür Industrieanwendungen

Der Trommelförderer für Schrauben ist ein Schraubenpräsentierer, der Schrauben an manuelle oder automatisierte Schraubstationen zuführt. Er bietet optionale Funktionen zur Steuerung der Schraubenzufuhr und -erkennung und unterstützt Fütterungsmodi für manuelle und halbautomatische Anwendungen.

Optionale Funktionen

• Schraubenreinigungsfunktion
• Längenerkennung der Schraube
• Scan-Code zum Öffnen der Abdeckung (Steuerung des Schraubenzuführprozesses)
• Voll-Erkennung der Schrauben (erkennt, wenn sich zu viele Schrauben im Trichter befinden)
• Fehlende Schrauben-Erkennung (erkennt, wenn Schrauben im Trichter fehlen)

Varianten / Fütterungsmodi

• Handed Feeder: Schrauben manuell vom Kopf entfernen und zählen. Die Schraube muss magnetisch anziehbar sein. Konzipiert für den Einsatz mit einem manuellen intelligenten Schrauber und einem magnetischen Bit. Einzelne Schraubenaufnahme durch die Maschine.
• Counting feeder: Führt Schrauben gemäß einer voreingestellten Menge zu. Die Anzahl der Schrauben wird kontrolliert, um Fehlteile an der manuellen Station zu vermeiden. Funktioniert mit einem manuellen intelligenten Schrauber; Schraube durch Platzieren auf dem Bit oder im Produktloch anziehen.

Technische Daten

• Serie: FDH-SDT
• Geeignete Modellnummern: FDH-SDT-450mL-H1; FDH-SDT-900mL-H1; FDH-SDT-450mL-CT; FDH-SDT-900mL-CT
• Abmessungen (L×B×H) mm: 270×154×234 (H1-450mL); 309×190×235 (H1-900mL); 337×154×234 (CT-450mL); 355×190×255 (CT-900mL)
• Gewicht: 7 kg (450 mL); 9,4 kg (900 mL)
• Kapazität: 450 mL, 900 mL
• Spannung: DC24V
• Leistung: 36W
• Luftanschlussgrösse: Φ6 mm (Druckluftversorgung für Standardmodell nicht erforderlich)
• Schraubenhaftungsrate: 0,03-0,05% (Standard-Schrauben); 0,05-0,08% (Schrauben mit Unterlegscheibe)
• Förderrate: Max. 50 Stk/min
