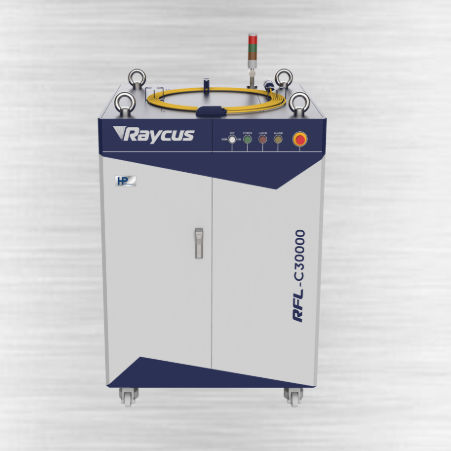

CW-Laserquelle RFL-C30000M-HP

Faserrotzum Schweißen

Produktübersicht
Die HP-Serie der mehrmoduligen CW-Faserlaser von Raycus deckt Leistungen von 4 000 W bis 30 000 W ab. Diese Laser bieten hohe elektro-optische Umwandlungseffizienz, gute Strahlqualität und hohe Energiedichte. Für die industrielle Integration konzipiert, unterstützen sie breite Modulationsbandbreiten, lange Lebensdauer und wartungsfreien Betrieb. Typische Anwendungen sind Schweißen, Präzisionsschneiden, Schmelzen und Auftragsschweißen (Cladding), Oberflächenbehandlung und 3D-Druck; die optische Ausgabe eignet sich für die Roboterintegration in flexiblen Fertigungszellen.

Technische Merkmale

• Hohe elektro-optische Umwandlungseffizienz
• Anpassbare Ausgangsfaserlänge
• Ausgangskabel: QD
• Wartungsfreier Betrieb
• Breiter Modulationsfrequenzbereich
• Hohe Leistungsinstabilität
• Mehrere Anti-Hochreflexions-Mechanismen
• Verschiedene Steuermethoden: hartverdrahtete und Bus-Steuerschnittstellen
• Hohe Sicherheitsstandards: erfüllt CE- und PLD-Anforderungen
• Intelligente Überwachung: sichtbares Signal, reflektierter Strahl und Lecküberwachung sowie Echtzeit-Zustandskontrolle
• Für industrielle Anwendungen optimiert: effizientere und präzisere Bearbeitung

Optische Eigenschaften

• Durchschnittliche Ausgangsleistung (W): 30000
• Zentralwellenlänge (nm): 1080 ±5
• Maximale Modulationsfrequenz (kHz): 5
• Ausgangsleistungsstabilität: ±1,4%
• Roter Laser: Ja

Ausgangsmerkmale

• Ausgangsstecker: QP
• Kerndurchmesser der Ausgangsfaser (μm): 150
• BPP (mm·mrad): ≤4,3
• Polarisation: zufällig
• Ausgangsfaserlänge (m): 30 (kundenspezifisch)

Elektronische Steuerungsmerkmale

• Eingangsspannung (V AC): 360–510, Drehstrom Vierleiteranschluss
• Steuermodus: Ethernet, DeviceNet, PROFINET, PROFIBUS
• Leistungsregelbereich (%): 10–100

Weitere Merkmale

• Abmessungen (mm): 1050 × 1540 × 1290 (inkl. Griff)
• Gewicht (kg): <900
• Kühlmethode: Wasserkühlung
• Betriebstemperatur (℃): 10–40

Anwendungen

• Schneiden
• Schweißen
• Auftragschweißen (Cladding)
• Oberflächenbehandlung

Technische Spezifikationen

• Brand: Raycus
• Modell: RFL-C30000M-HP
• Serie: HP-Series Multi-module CW Fiber Laser
• Durchschnittliche Ausgangsleistung: 30000 W
• Zentralwellenlänge: 1080 ±5 nm
• Maximale Modulationsfrequenz: 5 kHz
• Ausgangsleistungsstabilität: ±1,4%
• Ausgangsstecker: QP
• Kerndurchmesser der Ausgangsfaser: 150 μm
• BPP: ≤4,3 mm·mrad
• Polarisation: zufällig
• Ausgangsfaserlänge: 30 m (kundenspezifisch)
• Eingangsspannung: 360–510 V AC, Drehstrom Vierleiteranschluss
• Steuerschnittstellen: Ethernet, DeviceNet, PROFINET, PROFIBUS
• Leistungsregelbereich: 10–100%
• Abmessungen (mm): 1050 × 1540 × 1290 (inkl. Griff)
• Gewicht: <900 kg
• Kühlung: Wasserkühlung
• Betriebstemperatur: 10–40 ℃
