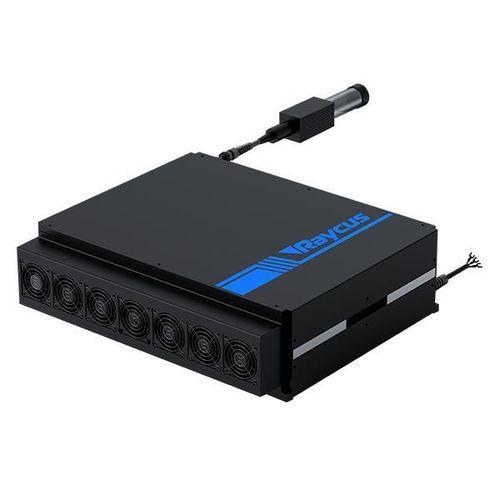

Puls-Laserquelle RFL-P300MX-R

FaserInfrarotzur Materialbearbeitung

Produktübersicht
Raycus Single‑Mode MOPA‑Faserlaser 300 W, ausgelegt für präzise Bearbeitung in industriellen Produktionsumgebungen. Neuer elektronischer Steuerungsaufbau mit Ethernet‑Schnittstelle, mehreren Steuerungsmodi und Echtzeitumschaltung von Frequenz und Leistung. Hohe Einzelscheibenenergie und konstante Strahlqualität, geeignet für das Schneiden und Reinigen von Lithium‑Batterieelektroden und die Bearbeitung von Sammelschienen.

Technische Merkmale

• Echtzeitumschaltung von Frequenz und Leistung
• Kurze Umschaltzeiten für schnelle Prozessreaktion
• Hohe Strahlqualität und stabile Ausgangsleistung
• Hohe Einzelscheibenenergie für effektive Materialbearbeitung
• Netzwerkanschluss: Parameterkonfiguration, Statusanzeige und Logabruf über Ethernet
• Hohe Zuverlässigkeit für den industriellen Einsatz
• Umschaltbar zwischen mehreren Steuerungsmodi
• Raycus‑Software: interne/ externe Steuerung, Normal‑ und Cross‑Modus

Optische Eigenschaften

• Mittlere Ausgangsleistung: 300 W
• Zentrawellenlänge: 1064 ± 5 nm
• Maximale Einzelscheibenenergie: 2 mJ (bei 350 ns, 150 kHz)
• Pulsbreitenbereich: 10–350 ns
• Maximale Modulationsfrequenz: 4000 kHz
• Wiederholfrequenz: 1–4000 kHz
• Ausgangsleistungsstabilität: ≤5 %
• Rotes Licht (Anzeige): 0,2–1 mW

Ausgangsmerkmale

• Eingangsleistung: 1600 W
• Ausgangssteckverbindung: optischer Isolator
• Steuerschnittstellen: Ethernet, RS232, DB25
• Strahlqualität (BPP): <1
• Polarisation: zufällig
• Ausgangsfaserlänge: 3,5 m

Elektronische Steuerungsmerkmale

• Leistungsregelbereich: 0–100 %
• Eingangsspannung: 48 V

Weitere Merkmale

• Abmessungen (B×H×T): 460 × 395 × 131 mm
• Gewicht: 26 kg
• Lagerungstemperatur: -10 bis 60 ℃
• Betriebstemperatur: 0 bis 40 ℃
• Kühlmethode: Luftkühlung

Anwendungen

• Zuschneiden von Lithium‑Batterieelektrodenlaschen
• Pol‑Schneiden von Elektroden
• Pol‑Reinigung von Elektroden
• Reinigung von Elektrolytinjektionsöffnungen
• Sammelschienenreinigung
• Sammelschienenschweißen
• Entfernen von Lacken und Oberflächenvorbereitung

Branchen

• Metallverarbeitung
• Automobilproduktion
• Herstellung von Lithium‑Batterien

Technische Spezifikationen

• Modell: RFL-P300MX-R
• Mittlere Ausgangsleistung: 300 W
• Zentrawellenlänge: 1064 ± 5 nm
• Maximale Einzelscheibenenergie: 2 mJ (bei 350 ns, 150 kHz)
• Pulsbreitenbereich: 10–350 ns
• Maximale Modulationsfrequenz: 4000 kHz
• Wiederholfrequenz: 1–4000 kHz
• Ausgangsleistungsstabilität: ≤5 %
• Rotes Licht: 0,2–1 mW
• Eingangsleistung: 1600 W
• Ausgangssteckverbindung: optischer Isolator
• Steuerschnittstellen: Ethernet, RS232, DB25
• Strahlqualität (BPP): <1
• Polarisation: zufällig
• Ausgangsfaserlänge: 3,5 m
• Leistungsregelbereich: 0–100 %
• Eingangsspannung: 48 V
• Abmessungen: 460 × 395 × 131 mm
• Gewicht: 26 kg
• Lagerungstemperatur: -10 bis 60 ℃
• Betriebstemperatur: 0 bis 40 ℃
• Kühlmethode: Luftkühlung
