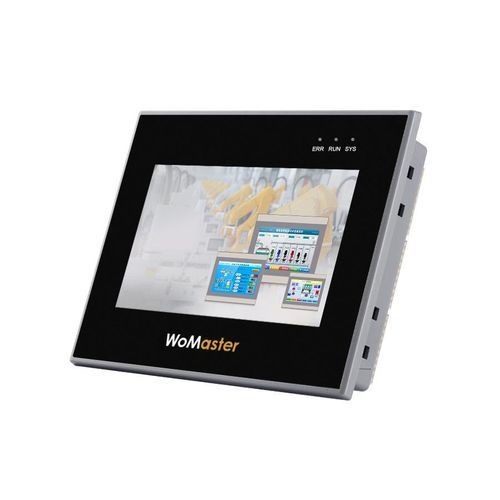

HMI mit Touchscreen HE7

mit resisitivem Touchscreenkapazitive Projektionstechnologiemit kapazitivem Touchscreen

Produktübersicht
Der WoMaster HE7 ist eine All-in-One-Lösung, die eine SPS (PLC) mit einem 7-Zoll-Touchscreen-HMI integriert. Er unterstützt STEP 7-MicroWIN SMART und S7-200 SMART-Anweisungen und bietet mehrere Schnittstellen zur Maschinen- und Systemintegration.

Hauptmerkmale

• Integriertes 7-Zoll-TFT-Touchdisplay (800 x 480) für lokale Bedienung und Visualisierung
• STEP 7-MicroWIN SMART-Kompatibilität (S7-200 SMART-Befehlssatz). Ausnahmen: bestimmte Assistenten (Motion/Web/Data logging/PROFINET) und spezielle Elemente der Kommunikationsbibliothek
• Optokoppler-isolierte digitale Ein-/Ausgänge mit Unterstützung für positive/negative Trigger
• Hochgeschwindigkeitszähler und doppelte Hochgeschwindigkeits-Impulsausgänge für Bewegung und Zählaufgaben
• Echtzeituhr mit Datenerhaltung bei Stromausfall (austauschbare Knopfzelle)
• Mehrere Kommunikationsanschlüsse: Ethernet (PLC & HMI Ports), RS485 (2 Ports), USB; Unterstützung für S7-TCP, PUT/GET, OUC, MODBUS TCP/RTU, PPI, USS und Free-Port-Modi

SPS / Kommunikation
Kommunikationsanschlüsse: 1 PLC-Ethernet-Port, 1 HMI-Ethernet-Port, 2 RS485-Ports (Port 0, Port 1), 1 USB-Port.
Anschlüsse: Der PLC-Netzwerkport unterstützt ein Programmiergerät (PG) und mehrere gleichzeitige Verbindungen (OUC aktiv/passiv, PUT/GET, S7-TCP). Ethernet: 10/100 Mbps adaptiv. RS485: PPI, MODBUS RTU, USS, Free-Port; USB für Programmdownload und Speicherung.
Digitale E/A: bis zu 16 digitale Eingänge (Schaltkontakt oder Pegel, pos./neg. Trigger), Ausgänge je nach Modellvariante (Relais/Transistor).
Analoge E/A: 4 analoge Eingänge (0–10 V oder 0–20 mA, 12 Bit), 2 analoge Ausgänge (0–10 V oder 0–20 mA, 12 Bit). PT100: 2 Kanäle; -50 bis 300 °C.

Touchscreen
Display: 7-Zoll TFT, 800 x 480, 16,7 M Farben. Touch: 4-Draht resistiv oder optionale kapazitive Hochpräzision. Speicher: Flash 128 MB, RAM 128 MB. Helligkeit 400 cd/m²; Hintergrundbeleuchtung >30.000 Stunden.

System
Programmspeicher: 24 KB; Datenspeicher: 16 KB; Retentiver Speicher: 10 KB. Echtzeituhr mit austauschbarer Batterie. Stromversorgung: 20–28 V DC mit Verpolungsschutz. Leistungsaufnahme: 10 W. Betriebstemperatur: -10 °C bis +50 °C. Abmessungen: 212 x 157 x 41 mm.

Bestellinformationen (Varianten)

• HE7-MC0701NE-16MR: 8 DI, 8 DO (Relais), 4 AI, 2 AO, 2 PT100, 2 RS485, 1 HMI Ethernet, 1 PLC Ethernet, 1 USB, 6 Zählkanäle, 24 VDC
• HE7-MC0701NE-16MRT: 8 DI, 4 DO Relais + 4 DO Transistor, 4 AI, 2 AO, 2 PT100, 2 RS485, Impulsausgänge, 24 VDC
• HE7-MC0701NE-24MR: 16 DI, 8 DO (Relais), 4 AI, 2 PT100, 1 RS485, 1 HMI Ethernet, 1 PLC Ethernet, 1 USB, 10 Zählkanäle, 24 VDC
• HE7-MC0701NE-24MRT: 16 DI, 4 DO Relais + 4 DO Transistor, 4 AI, 2 PT100, 1 RS485, Impulsausgänge, 24 VDC
• HE7-MC0701NE-32MR: 16 DI, 16 DO (Relais), 4 AI, 2 AO, 2 PT100, 2 RS485, 24 VDC
• HE7-MC0701NE-32MRT: 16 DI, 12 DO Relais + 4 DO Transistor, 4 AI, 2 AO, 2 PT100, 2 RS485, Impulsausgänge, 24 VDC

Technische Daten

• Modell / Serie: HE7
• Marke: WoMaster
• Display: 7-Zoll TFT, 800 x 480, 16,7 M Farben
• Touch: 4-Draht resistiv oder kapazitiv Hochpräzision
• Flash / RAM: 128 MB / 128 MB
• Programmspeicher: 24 KB; Datenspeicher: 16 KB; Retentiver Speicher: 10 KB
• Stromversorgung: 20–28 V DC; Leistungsaufnahme: 10 W; Verpolungsschutz
• Betriebstemperatur: -10 °C bis +50 °C
• Abmessungen: 212 x 157 x 41 mm
• Digitale Eingänge: bis zu 16 (pos./neg. Trigger)
• Digitale Ausgänge: Relais/Transistor-Varianten (Relais max. pro Punkt 2,0 A; Transistor max. pro Punkt 0,75 A)
• Analoge Eingänge: 4 (0–10 V oder 0–20 mA), 12 Bit, ±0,8 % FS
• Analoge Ausgänge: 2 Kanäle (0–10 V oder 0–20 mA), 12 Bit, ±0,8 % FS
• PT100-Eingänge: 2 Kanäle; Auflösung 0,1 °C; ±1 °C; Bereich -50 bis 300 °C
• Hochgeschwindigkeitszähler / Impulsausgänge: mehrere HS-Kanäle; doppelte 100 kHz Impulsausgänge
• Kommunikation: 1 PLC Ethernet + 1 HMI Ethernet; unterstützt S7-TCP, PUT/GET, OUC, MODBUS TCP; 2 RS485 (MODBUS RTU, PPI, USS, Free-Port); 1 USB
