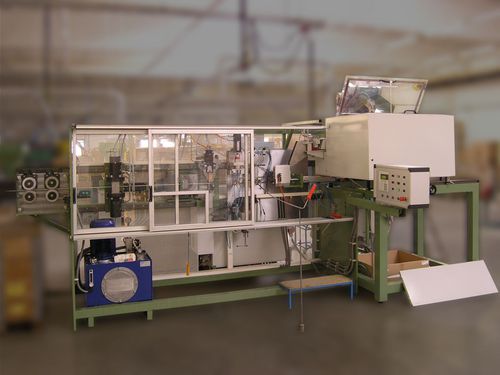

Elektrische Biegemaschine ADMV

pneumatischfür PVC-Profileautomatisch

Die ADMV dient zur Herstellung von Drahtbügeln mit integrierter Montage der Plastikgriffe für Farbroller. Der Automat verarbeitet verschiedene Biegeformen und Größen, sowie verschiedene Drahtdurchmesser. Module Motorgetriebener Drahtabwickler – für automatischen Drahtvorschub zur Maschine mit kontinuierlicher Geschwindigkeitsregelung. Drahtricht- und Biegeeinheit bestehend aus Rollenrichtapparat Drahtvorschub ( Genauigkeit ± 0,5 mm) „Flügelpressen“ und Schneideinheit - hydraulisch Biegeeinheit – elektrischer Servomotorantrieb. Vorrichtung zum Anfasen. Vibrationsmagazin und Zuführschienen für Plastikgriffe, optional mit Förderband zur Zuführung der Griffe in die Montageposition. Griffaufsteckvorrichtung mit Auswurf. Prozess Der Draht wird von einer angetriebenen Haspel abgespult und läuft weiter durch den 2-Ebenen-Richtapparat und durch die Längenerfassungsrollen. Der Draht wird anschließend hydraulisch abgeschnitten und die sogenannten „Flügel“ zur Befestigung des Plastikgriffes werden angepresst. Danach erfolgt das Halterbiegen, wobei die Biegeform innerhalb gewisser Grenzen frei wählbar ist und hauptsächlich durch die Software eingestellt wird. Die Handgriffe werden aus einem Vibrationsmagazin orientiert, zugeführt und automatisch auf die gebogenen Halter aufgesteckt. Das andere Drahtende zum Rollenaufstecken wird in einer Fräseinheit angefast. Über eine Rutsche können die fertigen Produkte auf eine Palette abgelegt werden. Die Leistung der Anlage beträgt ca. 17 – 19 Stück pro Minute, in Abhängigkeit von der Stiellänge und der Stielform.
