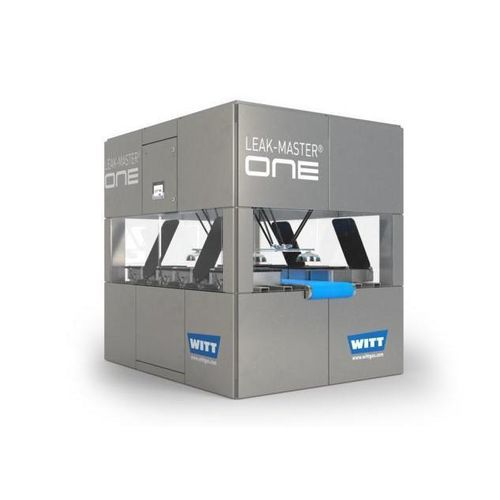

Tracergas-Leckdetektor LEAK-MASTER® ONE

CO2Vakuumautomatisiert

Kurzbeschreibung
Der LEAK-MASTER® ONE ist ein Inline-CO2-Spürgasprüfsystem zur Einzelprüfung (One-by-One) von MAP-Verpackungen unmittelbar nach dem Verpackungsprozess. Es kombiniert Mikrometer-Detektionssensitivität mit hoher Prüfleistung, indem Verpackungen einzeln per Pick-and-Place-Robotik in Messkammern positioniert und einem definierten Vakuum ausgesetzt werden. Durch austretendes CO2 bei Mikroleckagen erhöht sich die Konzentration in der Kammer, was von hochsensibler CO2-Sensorik erfasst wird.

Hauptmerkmale

• Einzelprüfung (One-by-One) von MAP-Verpackungen
• Zerstörungsfreie Detektion von Mikroleckagen ab ~10 µm (anwendungsabhängig)
• Zwölf parallel arbeitende Vakuumkammern
• Positionierung per Pick-and-Place-Robotik
• Ultraschnelle, hochsensitive CO2-Sensorik
• Bis zu 120 Verpackungen/Min. (anwendungsabhängig)
• Standardisierte Steuerung und Qualitätsdokumentation über integrierte SPS mit Touchscreen
• Edelstahlgehäuse mit Acryltüren im oberen Bereich

Vorteile

• Hochsensible Einzelverpackungsprüfung auf CO2-Basis
• Kombination aus hoher Erkennungsgenauigkeit und hoher Geschwindigkeit
• Detektion von Mikroleckagen ab etwa 10 µm, abhängig von den Anwendungsbedingungen
• Zielgerichtetes Ausschleusen undichter Verpackungen über potentialfreie Ausgänge
• Geeignet für flexible und stabile Verpackungen
• Verschiedene Kammer-Inlays für unterschiedliche Formate verfügbar
• Lückenlose Qualitätsdokumentation und Ethernet-Datenübertragung
• Einfache Bedienung über integrierte SPS mit Touchscreen

Betrieb und Integration
Das System benötigt Verpackungen mit ausreichendem CO2-Anteil (empfohlene Mindestreferenz ~10% CO2). Jede Verpackung wird in eine einzelne Messkammer eingelegt, in der ein definiertes Vakuum erzeugt wird. Entweichendes CO2 wird von den Sensoren gemessen und der jeweiligen Verpackung zugeordnet. Potentialfreie Kontakte liefern Signale an Vor-/Nachsysteme für Alarme oder Pusher zur Ausleitung fehlerhafter Verpackungen.

Optionen und Zubehör
Weitere Modelle, Kammer-Inlays, Integrationsoptionen und Zubehör sind auf Anfrage erhältlich.

caractéristiques / spécifications techniques

• Modell: LEAK-MASTER® ONE
• Prüfverfahren: Inline CO2-Spürgas-Lecktest (One-by-One)
• Detektionsgrösse: Mikroleckagen ab ~10 µm (anwendungsabhängig)
• Prüfleistung: bis zu 120 Verpackungen/Min. (abhängig von Verpackungsart, Leckgröße, CO2-Gehalt und Gasvolumen)
• Messkammern: 12 parallel arbeitende Vakuumkammern
• Handhabung: Pick-and-Place-Robotik für Einzelpositionierung
• Sensorik: hochsensitive, ultraschnelle CO2-Sensoren
• Verpackungstypen: flexible und stabile Verpackungen
• Kammer-Inlays: mehrere Inlays optimiert für unterschiedliche Formate
• Steuerung: integrierte SPS mit Touchscreen
• Daten: Qualitätsdokumentation und Ethernet-Datenübertragung
• Gehäuse: Edelstahlgehäuse mit Acryltüren im oberen Bereich
• Ausgänge: potentialfreie Kontakte für Alarme/Pusher
• Spürgasanforderung: CO2 (Referenz: mind. ~10% CO2 im Packgut für angegebene Leistungswerte)
