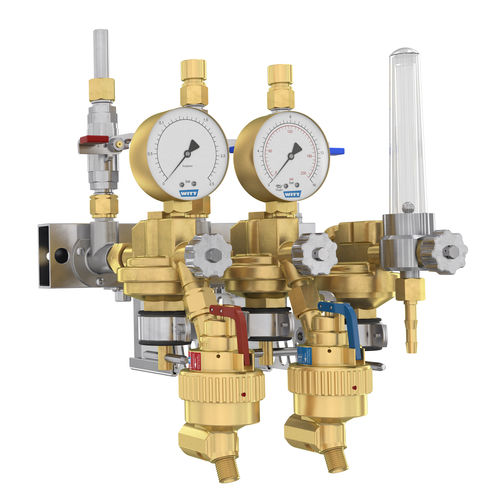

Mehrweg-Verteilerblock / Messing / für Gas / für Verteilungszwecke
603

{{requestButtons}}

Eigenschaften

  • Anzahl Wege:

    Mehrweg

  • Material:

    Messing

  • Weitere Eigenschaften:

    für Gas, für Verteilungszwecke

Beschreibung

Bedienungsfreundliche Entnahmestellen für Wandmontage zur Entnahme von technischen Gasen. Zum Anschluss an ein zentrales Gasversorgungssystem (Ringleitung). Die kompakte Bauweise ist modular erweiterbar und bietet eine Vielzahl an Kombinationsmöglichkeiten.

Vorteile:

individuell kombinierbar bei der Anordnung der Gaspfade und Ausführungsmerkmale
Eingang mit Fittings (Löt- und/oder Schweißnippel) und Ausgang mit Tülle oder Aussengewinde (optional Schlauchkupplung)
mit Kugelhahn im Eingang, signalisiert deutlich die Position AUF / ZU bzw. Gasfluss / Gasstop
schnelle und einfache Wandmontage
kompakte Bauform
komplett montiert und geprüft
bis max. 3 Gaspfade (610-3) siehe Abbildung oben
die Anzahl der Gaspfade ist nahezu unendlich
Armaturenleiste aus vernickeltem Vierkantrohr,
mit Wandscheibe, zur Entnahme von Acetylen, Brenngas, Sauerstoff und Schutzgas
Druckregler bzw. Sicherheitseinrichtungen verdrehsicher befestigt

Optional:

Druckregler mit Manometer oder Schwebekörper
Ausführung mit Sicherheitseinrichtungen, nach EN 730 / ISO 5175-1 gegen Gasrücktritt und
Flammendurchschlag
Schlauchkupplungen SK100 nach DIN EN 561 / ISO 7289
WITTFIX-Rohrverschraubungen

Verwendung:
Entnahmestellen werden über die Ring- bzw. Stichleitungen an das zentrale Gasversorgungssystem
angeschlossen und sind auf die örtlich benötigten Verbrauchsmengen, sowie auf die individuell benötigten
Betriebsdrücke abgestimmt.
