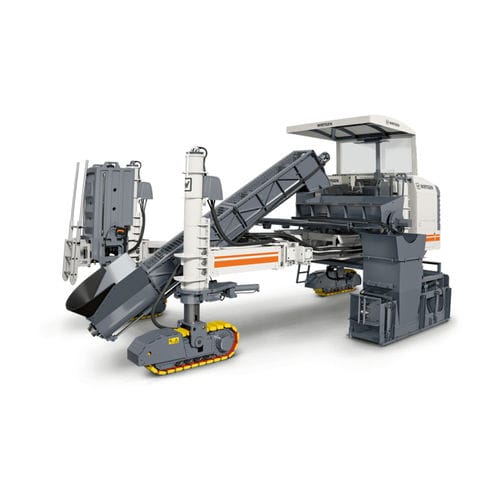

Inset-Gleitschalungsfertiger SP 25i

Offset

Übersicht

• Multifunktionaler Offset- und Inset-Gleitschalungsfertiger für monolithische Betonsprofile bis 2,0 m Höhe.
• Betonflächen bis 3,5 m Einbaubreite lassen sich im Inset- oder Offset-Verfahren realisieren (optionsabhängig).
• Ein oder zwei hydraulische Parallelogramm-Schwenkarme vorne und zwei hydraulisch teleskopierbare Kettenfahrwerke hinten für hohe Einsatzflexibilität.
• Intelligentes elektronisches Steuer- und Lenkungskonzept ermöglicht sehr enge Radien und Anpassung an unterschiedliche Baustellensituationen.
• Präzise Maschinensteuerung per Leitdrahtabtastung, drahtlosem WIRTGEN AutoPilot 2.0 oder 3D-Anwendungen.

Hauptmerkmale

• Äußerst flexibles Offset-Einbaumodul: einstellbare Betonzufuhr, anpassbare Offset-Schalungsanordnung (links/rechts, nahe/weit am Fahrgestell), vielseitige monolithische Offset-Profile.
• Hochwertiges Maschinensteuerungssystem: automatische Erkennung von Konfigurationsparametern und Betriebszuständen für sicheren und präzisen Betrieb.
• Anpassungsfähige Lenkung und Antrieb: elektronische Steuerung für präzises Fahren und hochpräzisen Betoneinbau.
• Motorsteuerung ausgelegt auf reduzierten Verbrauch und geringe Emissionen.
• AutoPilot – wirtschaftliche drahtlose Führung: erlaubt präzisen Einbau ohne Leitdraht als Alternative zu Leitdrähten oder bestimmten 3D-Systemen.
• Vollständig modularer Inset-Einbau: modulares Konzept zur Anpassung der Maschine an Baustellenbedingungen, unterschiedliche Arbeitsbreiten und Profilausführungen.

Technologien
Offset-Einbau
Bei Offset-Anwendungen kippt ein Fahrmischer den Beton in die Aufnahmetruhe. Die Zufuhr zum Gleitschalungsbereich erfolgt über ein schwenkbares Bandsystem oder eine Förderschnecke. Band und Schnecke sind in verschiedenen Längen und Ausführungen verfügbar; Fördergeschwindigkeit, Neigung und Position sind einstellbar.

Nivelliertechnik
Die Nivelliertechnik regelt Höhe, Tiefe und Neigung für hochpräzise Ergebnisse. Das System vergleicht kontinuierlich Ist- und Sollwerte und korrigiert über eine proportionale Regelung, was die Ergebnisse optimiert und den Bedienaufwand reduziert. Je nach Projekt und lokalen Anforderungen können unterschiedliche Hardware- und Softwaresysteme eingesetzt werden.

WIRTGEN AutoPilot 2.0
Automatische 3D-Führung für SP 15 / SP 15i / SP 25 / SP 25i. AutoPilot 2.0, basierend auf GNSS, ermöglicht automatische Offset- und Inset-Profilverlegung (z. B. Betonschutzwände, Bordsteine). Das digitale Modell wird vor Ort erstellt, wodurch Leitdrahtverlegung und Teile der Vermessungsarbeiten entfallen.

Technische Daten / Spezifikationen

• Abgasstufe: EU Stage 5 / US EPA Tier 4f
• Anzahl Kettenlaufwerke: 4
• Betriebsgewicht CE: 13.600 kg
• Hubraum: 4 l
• Hydraulische Höhenverstellung: 1.250 mm
• Max. Arbeitsgeschwindigkeit: 0 - 15 m/min
• Max. Fahrgeschwindigkeit: 0 - 35 m/min
• Max. Schalungsbreite: 2.500 mm
• Max. Schalungshöhe: 2.000 mm
• Mechanische Höhenverstellung: 560 mm
• Nennleistung: 115 kW / 156 PS bei 2.100 min-1
• Seitliche Verschiebung der Schalung: 1.100 mm
