Speicherserver WNRK-R680-4U

RechenVideoGPU

Produktübersicht

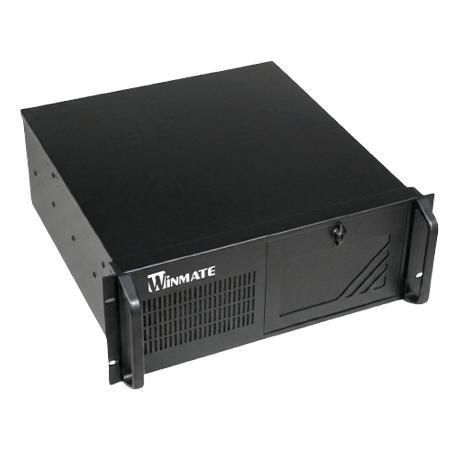

Der Winmate WNRK-R680-4U ist ein erweiterbarer 4U-Rack-IPC-Server für Edge-KI, industrielle Bildverarbeitung, Visionssteuerung und industrielle Automatisierung. Basierend auf dem Intel R680E-Chipsatz mit LGA1700-Sockeln unterstützt das System Intel Core Prozessoren der 12./13./14. Generation bis 125 W, bis zu 128 GB DDR5, eine einzelne Hochleistungs-GPU bis 300 W, sieben PCIe/PCI-Erweiterungssteckplätze, optionale EdgeBMC-Fernverwaltung und physische Sicherheitsfunktionen wie abschließbare Frontblende und Gehäuse-Einbruchssignal.

Hauptmerkmale

• Unterstützt Intel Core i9/i7/i5/i3 der 12./13./14. Generation (LGA1700) bis 125 W TDP
• 4 x DDR5 U-DIMM-Steckplätze, bis zu 128 GB (max. 32 GB pro DIMM)
• Unterstützt eine einzelne Hochleistungs-GPU bis 300 W (z. B. NVIDIA RTX)
• Einzelnes ATX-Netzteil konfigurierbar 850 W–1300 W je nach GPU
• Hot-Swap-fähiges Laufwerksdesign mit RAID-Unterstützung (RAID 0/1/5/10)
• Abschließbare Frontblende und Gehäuse-Einbruchsbuzzer
• Erweiterbar: 1 x PCIe 5.0 x16, 1 x PCIe 5.0 x8, 3 x PCIe x4, 2 x PCI (7-Slot-Design)
• Unterstützt Intel AMT und Intel vPro (je nach CPU-SKU); optional EdgeBMC

Leistungsmerkmale
Konstruiert für Edge-AI-Inferenz und Machine-Vision-Arbeitslasten, die eine einzelne leistungsfähige GPU und mehrere Erweiterungskarten erfordern.
Sieben Erweiterungssteckplätze zur Integration von GPUs, Frame Grabbern, Motion-Control-, Netzwerk- und Datenerfassungs-Karten.
Für den Dauerbetrieb geeignete Konstruktion mit Hot-Swap-Laufwerken und RAID-Optionen zur Datensicherung.
Optionale Out-of-Band-Fernverwaltung via EdgeBMC und Intel AMT/vPro (abhängig von der Konfiguration).

Zertifizierungen

• CE
• FCC

Technische Daten

• Prozessor: LGA1700-Sockel, unterstützt Intel Core 12./13./14. Gen i9/i7/i5/i3, bis zu 125 W TDP
• Chipsatz: Intel R680E
• Arbeitsspeicher: 4 x U-DIMM DDR5 5600 MHz, bis zu 128 GB (max. 32 GB pro DIMM)
• Speicher: 256 GB SSD Standard; optional 512 GB / 1 TB / 2 TB / 4 TB; bis zu 7 x SATA III für 2,5" SSD/HDD (bis zu 8 TB), RAID 0/1/5/10 (optional)
• Ethernet: 3 x Intel 2.5 Gigabit Ethernet Controller
• Sicherheit: 1 x interner SPI TPM-Header; abschließbare Frontblende; Gehäuse-Einbruchserkennung mit Buzzer
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit; Windows 10 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 24.04
• WLAN / Bluetooth: Unterstützung optional über M.2 2230 E-Key
• Sensoren: Gehäuse-Einbruchserkennung
• Erweiterungsanschlüsse: 1 x M.2 2230 E-Key; 1 x PCIe 5.0 x16 (x16-Modus, fällt auf x8, wenn PCIe5 x8 verwendet); 1 x PCIe 5.0 x8; 2 x PCIe 4.0 x4; 1 x PCIe 3.0 x4; 2 x PCI
• Grafikkarten (Beispiele, optional): NVIDIA RTX A1000, RTX A2000E 12GB, RTX A4000E, RTX PRO Serien und andere Workstation-GPUs (einzelne GPU bis 300 W)
• OOB-Management: Intel AMT und Intel vPro (je nach CPU-SKU); EdgeBMC optional
• Abmessungen: 483 x 177 x 451 mm
• Gewicht: 35 kg
• Montage: 4U-Rack
• Gehäuse: elektroplattierter Stahl
• Kühlung: Lüfter-Design
• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• USB-Ports: Front 2 x USB 2.0 Typ-A; Rear 6 x USB 3.2 Gen2 Typ-A
• Serielle Schnittstelle: Rear 1 x RS232/422/485 (Default RS232)
• LAN: 3 x 2.5GbE RJ45
• Video-Ausgänge: 1 x DisplayPort 1.4 (max 4096 x 2160 @60 Hz); 1 x HDMI 2.1 (max 4096 x 2160 @30 Hz); 1 x VGA (max 1920 x 1200 @60 Hz)
• Audio: Mic in; Line in; Line out
• Stromeingang: VAC 90–264, ATX PSU 500W–850W (ohne GPU, optional); ATX PSU 850W/1300W (mit GPU, optional)
• Drive Bays: 1 x Hot-swap RAID BOX für SATAIII/SATAII oder NVMe (optional); 1 x 3.5" (optional); 1 x 24X Slim DVD (optional)
• Interne Anschlüsse: 2 x Header unterstützen zusätzliche 4 x USB 3.2 Gen1; 2 x Header unterstützen zusätzliche 2 x USB 2.0; 5 x COM Header (1 x RS232/422/485, 4 x RS232)
• Anzeigeleuchten: 1 x LED für Strom; 1 x LED für Speicher

Empfohlene Anwendungen

• Edge-AI-Inferenz und GPU-beschleunigte Machine Vision
• Visionssteuerung, automatisierte optische Inspektion (AOI) und KI-basierte Fehlererkennung
• Industrielle Automatisierung, zentrale Steuerung und Datenerfassung
• Installationen, die eine Kombination aus leistungsstarker GPU und mehreren PCIe/PCI-Schnittstellen erfordern

Lieferumfang

• Netzkabel; Quick Start Guide
