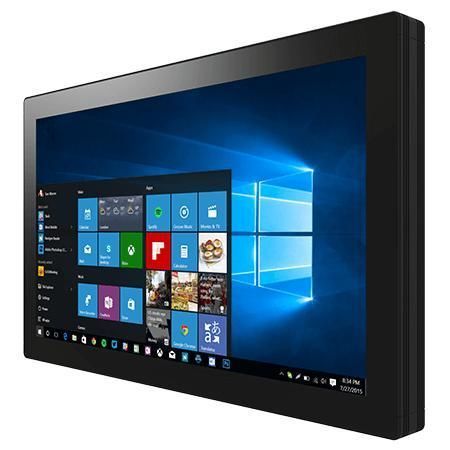

Panel-PC / Multitouchscreen W27IAD7T-PCA1

mit kapazitivem PCAP-Touchscreen27"1920 x 1080

Übersicht
Der W27IAD7T-PCA1 ist ein 27,0-Zoll Standalone HMI Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er kombiniert ein 1920 x 1080 projiziert-kapazitives Multi-Touch-Display, Unterstützung für Intel® Core™ Alder Lake (LGA 1700) Prozessoren, ein Metallgehäuse mit Front IP65 und vielseitige industrielle I/O-Optionen.

Hauptmerkmale

• Intel® Core™ Alder Lake S (LGA 1700): i9 / i7 / i5 / i3 Optionen
• 27,0" 1920 x 1080 Projected Capacitive Multi-Touch (PCAP)
• Multi-Display Unterstützung: DP1.4a / HDMI 2.0b / LVDS / eDP
• Mehrere I/Os: 1x seriell (RS232/422/485), 4x USB 3.2 Gen2 Typ A, 2x 2.5 GbE LAN
• True flat Front; Front IP65
• Aluminium/Metallgehäuse; 12V DC Eingang

Zertifizierungen
CE, FCC

Systemübersicht (Wesentliches)

• Standard-CPU: Intel® Core™ i5-12500TE (up to 4.3GHz); optional: i9-12900TE, i7-12700TE, i3-12100TE
• Chipset: Intel® R680E
• Memory: 2 x non-ECC SO-DIMM, bis zu 64GB (32GB pro DIMM)
• Storage: 128GB SSD Standard; optional 256GB / 512GB / 1TB / 2TB / 4TB
• Ethernet: 2 x Intel® 2.5 Gbps Controller
• Sicherheit: TPM 2.0; OS-Optionen: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (Linux: Wake on Touch nicht unterstützt)
• WLAN/BT: optional über M.2 2230 E-Key Slot

Display

• Größe: 27,0 Zoll
• Touch / Glas: Projected Capacitive Multi Touch (PCAP)
• Auflösung: 1920 x 1080
• Helligkeit: 300 nits; Kontrast: 3000:1
• Sichtwinkel: 89/89/89/89; Active Area: 597.6 x 336.15 mm

Mechanik

• Abmessungen: 675.4 x 413.4 x 64.5 mm
• Gewicht: 10.2 kg
• Montage: VESA mount
• Gehäuse: Metal / Aluminium
• Kühlung: internes Fan-Design falls zutreffend (frontseitig lüfterfrei)

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0 °C bis 50 °C
• Lagerungstemperatur: -10 °C bis 60 °C
• Front IP-Schutzart: IP65

I/O und Erweiterung

• USB: 4 x USB 3.2 Gen2 Typ-A (10 Gbps)
• Seriell: 1 x RS232/422/485 (Standard RS232)
• LAN: 2 x 2.5 Giga LAN RJ45
• Video: 1 x DP1.4a (DP++ Standard); optional 1 x HDMI 2.0b
• Audio: Mic in, Line out
• Erweiterung: 1 x M.2 2230 E-Key (Wi‑Fi)
• Stromeingang: 1 x 12V DC (DIN4 Pin); Adapter: 12V 220W

Steuerung & Zubehör

• Tasten: 1 x Power, 1 x Reset
• Zubehör: 100~240V AC-DC Adapter, Netzkabel, VESA Schrauben (Adapter 12V 220W)

Anwendungen
Industrielle Automatisierung, Maschinensteuerung, Bediener-HMI, Smart-Factory-Visualisierung, interaktive Kioske und andere industrielle/kommerzielle Einsätze, die eine staub‑ und wasserfeste Touch‑Schnittstelle und langfristigen Support erfordern.

Technische Daten

• Modell: W27IAD7T-PCA1
• Display: 27,0" 1920x1080 PCAP, 300 nits
• Prozessoren: Intel® Alder Lake i3 / i5 / i7 / i9 (LGA 1700)
• Speicher: 2 x SO-DIMM bis zu 64GB
• Speicher (SSD): 128GB Standard (Optionen bis 4TB)
• LAN: 2 x 2.5 GbE; USB: 4 x USB 3.2 Gen2 Typ-A
• Seriell: 1 x RS232/422/485; Video: DP1.4a (Standard), HDMI 2.0b (optional)
• Erweiterung: M.2 2230 E-Key; Strom: 12V DC
• Frontschutz: IP65; Abmessungen: 675.4 x 413.4 x 64.5 mm; Gewicht: 10.2 kg
• Zertifizierungen: CE, FCC
