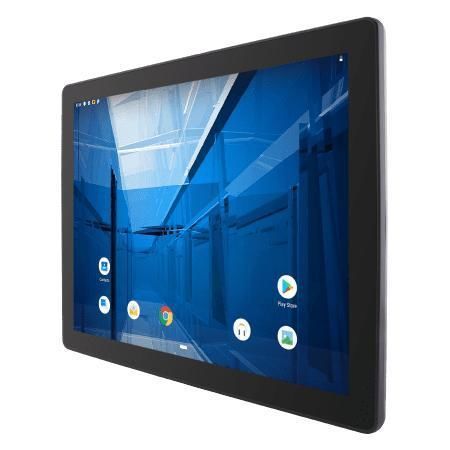

Panel-PC / Multitouchscreen R15IM3S-PTC3

mit kapazitivem PCAP-Touchscreen15"1024 x 768

Übersicht
Winmate R15IM3S-PTC3 ist ein 15-Zoll PT Series HMI Panel-PC für Maschinensteuerung, Fabrikautomation und Bedienerstationen. Er kombiniert einen energieeffizienten ARM A53 Quad-Core-Prozessor, einen projected-capacitive Multi-Touch-Bildschirm, lüfterlose Kühlung und Front IP65-Schutz für zuverlässigen Dauereinsatz und lange Verfügbarkeit.

Hauptmerkmale

• 15,0 Zoll 1024 x 768 Display mit Projected Capacitive (P-CAP) Multi-Touch
• ARM A53 Quad Core 2,0 GHz Prozessor
• Lüfterloses Design und sehr geringer Energieverbrauch
• Onboard 32 GB eMMC und 4 GB LPDDR4
• Standard: Android 11 (auf Android 13 upgradebar); optionale Linux-Varianten
• Frontseitiger Schutz IP65
• Universelle Montageoptionen, inkl. VESA; optional PoE PD (IEEE 802.3at)

Produkt-Highlights
Energieeffiziente ARM-Plattform: Der ARM A53 liefert ausreichende HMI-Rechenleistung bei geringem Verbrauch und erleichtert die Integration für Android-basierte Anwendungen.

True-flat-Front, leicht zu reinigen: Flächenbündiges Glas reduziert Staubansammlungen und vereinfacht die Wartung in industriellen Umgebungen.

Flexible Montage: Unterstützt VESA und verschiedene Montagearten für Panel-, Wand-, Tisch- oder Fahrzeugeinbau.

P-Cap-Touch mit robustem Glas: Multi-Touch, kratzfestes Schutzglas und zuverlässiges Touchverhalten für Bedieneroberflächen.

Front IP65: Abgedichtete Frontseite schützt vor Staub und Spritzwasser in anspruchsvolleren Produktionsbereichen.

Certifications
CE, FCC, Front IP65

Zubehör
Quick Start Guide (Hardcopy), AC-Adapter 12V/50W, Netzkabel, 3-Pin-Klemmblock zu DC-Buchse

Software & OS
Standard: Android 11 (upgradebar auf Android 13). Optional: Linux Yocto 5.15.47 mit Qt 5.15; Linux Ubuntu Server 22.04.

Einsatzbereiche
Industrielles HMI, Maschinensteuerung, Bedienerstationen für Automatisierung, OEM- und Systemintegrator-Projekte, die energiesparende, feldbewährte HMI-Hardware benötigen.

Technische Daten

• Display — Größe: 15,0 inches
• Display — Touch / Glas: Projected Capacitive Multi Touch Screen (P-CAP)
• Display — Auflösung: 1024 x 768
• Display — Helligkeit: 350 nits
• Display — Kontrastverhältnis: 800:1
• Display — Blickwinkel: 80, 80, 70, 80
• Display — Aktive Fläche: 304.128 x 228.096 mm
• Prozessor: ARM A53 (Quad Core 2.0 GHz)
• Speicher: 4 GB LPDDR4
• Speicher (Massenspeicher): Onboard eMMC 32 GB
• Betriebssystem: Android 11 (upgradebar auf Android 13) — Standard; optional Linux Yocto 5.15.47 mit Qt 5.15; optional Linux Ubuntu Server 22.04
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• IP-Schutzart: Front IP65
• Zertifizierung: CE, FCC
• Abmessungen: 352.5 x 276.7 x 45.45 mm
• Montage: VESA mount
• Gehäuse: Kunststoff
• Kühlsystem: Lüfterloses Design
• USB-Ports: 2 x USB 2.0, 1 x USB OTG
• Seriell: 1 x RS232 (Default) / 422 / 485
• LAN: 1 x RJ45, optional PoE (PD, IEEE 802.3at)
• Audio: 2 x Lautsprecher
• SD-Karten-Steckplatz: 1 x Micro SD (max. 32 GB)
• Netzteil: 12V DC mit Klemmenblock
• PoE: Power Device (PD) nach IEEE 802.3at (25 W)
• Tasten / Bedienelemente: 1 x Power Button, 1 x Reset Button
